ソリューションブリーフ：エンタープライズデータセンターエッジ向けジュニパー検証済み設計

データセンター、キャンパス、ブランチを簡単に相互接続

ジュニパーのドキュメントセンターで、このJVDの詳細をご覧ください。

ソリューションブリーフのダウンロード
課題

データセンターとブランチを相互接続

複数のデータセンターとエンドユーザーがいる場所との間の接続は、パフォーマンスが高く常に利用可能な状態である必要があります。しかしながら、WANとデータセンターネットワークは、異なるプロトコルスタックを使用してレイヤー2（L2）接続を提供しているため、実装とメンテナンスが困難です。



特長

違いを生むジュニパー

エンタープライズデータセンターエッジジュニパー検証済み設計（JVD）は、MPLSベースのWANを介して、データセンター、キャンパス、ブランチをシームレスに相互接続します。

  • スループットと効率の向上

データは、複数の接続を介して複数のエンドポイント間で送受信できます。

  • シームレスなEVPN-VXLANからEVPN-MPLSへのステッチング

MX480およびMX10003ユニバーサルエッジルーターをデータセンターエッジやゲートウェイデバイスとして使用します。

  • 実装が簡単

実績のある高性能設計で分散型企業に最適です。十分に図解されており、複製も容易です。



ソリューション

エンタープライズデータセンターエッジ向けJVD

エンタープライズデータセンターエッジJVDソリューションは、MPLSベースのWANを介して、データセンター、キャンパス、ブランチ間をシームレスに相互接続します。JVDは、Ethernet VPN-Virtual Extensible LAN（EVPN-VXLAN）を使用したEthernet VPNマルチプロトコルラベルスイッチング（EVPN-MPLS）のシームレスな相互接続も検証します。



仕組み

エンタープライズWANおよびデータセンターエッジ設計

外部BGP（eBGP）は、データセンター内のEVPN-VXLANシグナリングプロトコルです。

WANでは、EVPN-MPLSサービスが、リモートキャンパスとブランチ間をデータセンターに接続します。これら2つのサービスのシームレスな相互接続が、データセンターエッジやゲートウェイデバイス上で行われます。

エンタープライズデータセンターエッジJVDは、シームレスなEVPN-VXLANからEVPN-MPLSへのステッチングを実行できるMX480およびMX10003ユニバーサルエッジルーターをデータセンターエッジやゲートウェイデバイスとして使用します。

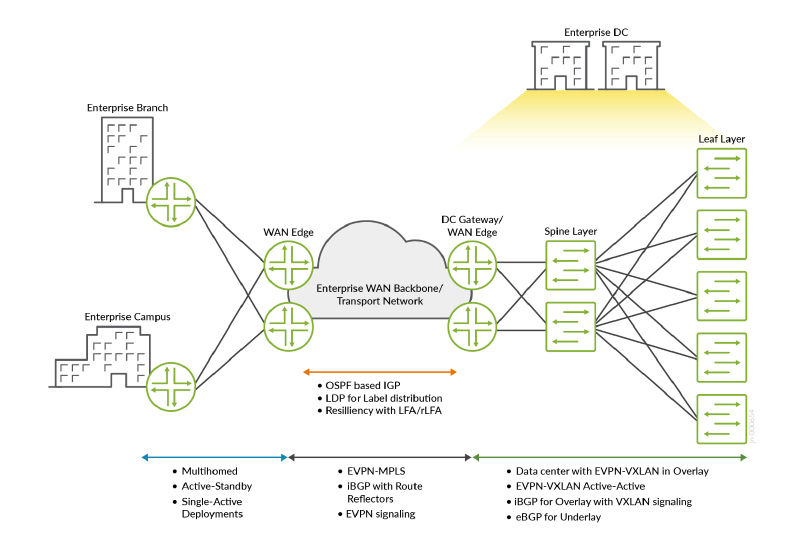

Enterprise WAN and data center edge design
コア機能

ルーティング

データセンターゲートウェイとWANエッジ間のOSPFルーティング



LDP

拠点間でラベルマッピングを交換するMPLSラベル配布プロトコル（LDP）



インターネットBGP

プロバイダエッジとWAN内のルートリフレクター間の内部BGP（iBGP）により、シンプルさとパフォーマンスを提供



EVPN-MPLS

EVPN-MPLSがシンプルな（レイヤー2）仮想ブリッジを使用して、分散型の顧客サイトで接続を実現



LFA／rFLA

Loop-Free Alternates（LFA）／Remote LFA（rLFA）が、プライマリネクストホップの障害によりループが発生した場合に、隣接するネクストホップをバックアップネクストホップとして使用できるようにすることで、高可用性を提供



メリット

ジュニパー検証済み設計プログラム

JVDプログラムは、ネットワーキングチームの複雑さを軽減するソリューションを開発します。JVDがネットワーキングチームをサポート

  • 十分にドキュメント化された機能と製品/ソフトウェアリリースガイダンスを使用して、ネットワークを構築するためのテスト済みのアーキテクチャでソリューション認定を迅速化
  • ベストプラクティスと一般的なユースケースに基づいた製品、機能およびトポロジーでリスクを軽減
  • 大規模に検証された設計で、予測可能かつ繰り返し可能な結果を実現し、導入の迅速化と信頼性の向上を実現



ジュニパーを選ぶ理由

The NOW Way to Network

ジュニパーネットワークスは、単に接続しているだけでは、優れた接続エクスペリエンスを得ることはできないと考えています。ジュニパーのAIネイティブネットワーキングプラットフォームは、AIを活用するためにゼロから構築されており、エッジからデータセンター、クラウドにいたるまで、高い安全性と持続可能性を備えた非常に優れたユーザーエクスペリエンスを提供します。詳細については、ジュニパーネットワークス （www.juniper.net/jp/ja）をご覧いただくか、X（旧Twitter）、LinkedIn、Facebookでジュニパーをフォローしてご確認ください。



詳細はこちらをご覧ください：

MXシリーズユニバーサルルーティングプラットフォームの詳細については、https://www.juniper.net/jp/ja/products/routers/mx-series.htmlをご覧ください。

EVPN-VXLANとはhttps://www.juniper.net/jp/ja/research-topics/what-is-evpn-vxlan.html

技術データシート、ガイド、ドキュメントについては、https://www.juniper.net/documentation/us/en/software/jvd/jvd-ewan-evpn-gw-01-01/index.html（英語）をご覧ください。
