QFX5130シリーズスイッチデータシート

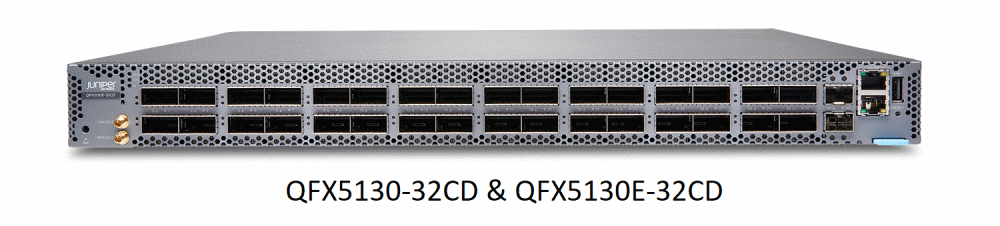

QFX5130-32CDスイッチは、最大124万のルート、8万のファイアウォールフィルター、16万のメディアアクセス制御（MAC）アドレスを提供することで拡張性を実現します。これはIngress TCAMとEgress TCAMのルールの一致をプログラミングすることで多数のEgress IPv4/IPv6ルールをサポートしています。

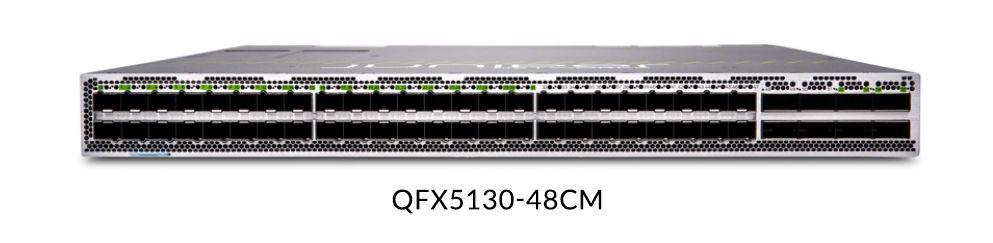

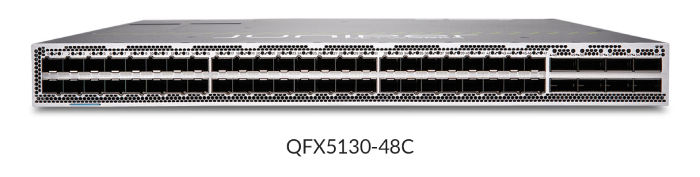

QFX5130-48CおよびQFX5130-48CMは、SFP56-DDフォームファクタで100GbEポートをサポートしているため、標準的な1Uボックスでサポートできるポートの数を増やすことができます。このポート密度の増加を消費電力を削減しながら実現するため、トップオブラックデバイスに最適な選択肢となります。

• 電力効率：低消費電力の7 nmプロセスで、QFX5130-32CDおよびQFX5130E-32CDは、チップの速度の向上、消費電力の削減、高密度化をもたらします。QFX5130-48Cによって総電力消費量が改善され、ポートあたりの電力効率が向上します。
• 共有パケットバッファ：今日のクラウドネイティブアプリケーションは、パケットの混雑やパケットドロップを防ぐためにバッファサイズに依存しています。QFX5130シリーズのスイッチには、輻輳したポートに動的に割り当てられる共有パケットバッファがあります。適切な量のバッファを使用することは、混雑やパケットドロップを防止するために重要です。
• 自動化とプログラマビリティ：QFX5130シリーズでは、ゼロタッチプロビジョニング（ZTP）、ネットワーク構成プロトコル（NETCONF）、Juniper Extension Toolkit（JET）、Junos Telemetry Interface、運用およびイベントスクリプト、自動化ロールバック、Pythonスクリプトなど、プラグアンドプレイ運用のための複数のネットワーク自動化機能をサポートしています。

  QFX5130シリーズでは、プログラム可能なSoftware-Definedパイプラインを提供することで、データセンターネットワークのパフォーマンスを革新します。QFX5130シリーズは、完全なソフトウェアプログラム制御を備えたコンパイラードリブンのスイッチデータプレーンを採用しており、インバンドテレメトリ、トラフィックステアリングのためのきめ細かいフィルタリング、トラフィック監視、新しいプロトコルカプセル化のサポートなど、多様なユースケースを可能にし、サービスを提供します。
• クラウドレベルの拡張性とパフォーマンス：QFX5130シリーズでは、優れたスケールとパフォーマンス、1000ns（ストアおよびフォワード）という低い遅延レベルで、クラス最高のクラウドベースのL2/L3導入をサポートしています。本スイッチは、最大128個のリンクアグリゲーショングループ、4096のVLAN、9216バイトのジャンボフレームをサポートしています。Junos OS Evolvedは、CLI経由で設定可能なオプションを提供し、各QFX5130をさまざまな導入シナリオに合わせて最適化できます。
• VXLANオーバーレイ：QFX5130シリーズでは、L2およびL3ゲートウェイサービスの両方に対応しています。企業、クラウド運用者、サービスプロバイダはオーバーレイネットワークを導入して、L3ファブリック上のアプリケーションにL2隣接関係を提供することができます。オーバーレイネットワークは、データプレーンにVXLAN、オーバーレイのプログラミングにEVPNを使用しており、コントローラなしで動作することも、SDNコントローラでオーケストレーションすることも可能です。
• IEEE 1588 PTPバウンダリークロック、ハードウェアのタイムスタンプ付き：IEEE 1588 PTPトランスペアレント/バウンダリークロックはQFX5130-32CDでサポートされており、今日のデータセンターネットワークにおける正確で精密なサブマイクロ秒のタイミング情報を可能にします。さらに、QFX5130-32CDは、ハードウェアのタイムスタンプをサポートします。PTP（Precision Time Protocol）パケットのタイムスタンプは、PHY（物理的）レベルで、オンボードFPGA（フィールドプログラマブルゲートアレイ）によってキャプチャされ、挿入されます。
• RoCEv2: QFX5130シリーズは、データやストレージのトラフィックをイーサネットで伝送できるスイッチとして、ディスアグリゲート型フラッシュストレージアレイを搭載したサーバーや、NVMe対応のSANとの間に、IEEEデータセンターブリッジング（DCB）のコンバージドネットワークを提供します。QFX5130シリーズはフル機能のDCBを実装し、SANおよびLANの管理チームにトップオブラックスイッチの強力な監視機能を提供することで、管理対象領域を明確に分担できます。
• Junos OS Evolvedの機能：QFX5130シリーズは、L2/L3ユニキャスト、EVPN-VXLAN、BGPアドパス、RoCEv2、混雑管理、マルチキャスト、128-ウェイECMP、ダイナミックロードバランシング機能、強化ファイアウォール機能、監視などの機能をサポートしています。
• Junos OS Evolvedのアーキテクチャ：Junos OS Evolvedは、Linuxネイティブのオペレーティングシステムであり、独立した機能コンポーネントのモジュール設計を組み込んでおり、システムを運用したままで、個々のコンポーネントを個別にアップグレードすることができます。コンポーネントの障害は関連する特定のコンポーネント部分に制限され、デバイス全体をダウンさせることなく、その特定のコンポーネントをアップグレードして再起動することで、修正可能です。スイッチの制御とデータプレーンのプロセスを並行して実行し、CPU使用率を最大限に高め、コンテナ化をサポートし、LXCまたはDockerを使用してアプリケーションを展開できます。
• 保持状態：状態とは、物理的および論理的なエンティティに関連して保持されている情報またはステータスです。運用状態と構成の両方の状態、コミットされた構成、インターフェイスの状態、ルート、ハードウェアの状態、およびDDS（分散データストア）と呼ばれる一元的なデータベースに保管されているものが含まれます。状態情報は永続的に維持され、システム全体に共有されており、再起動時に提供されます。
• 機能サポート：ルーティング、ブリッジング、管理ソフトウェア、管理インターフェイスなどの主要なネットワーク機能、CLI、NETCONF、JET、Junos Telemetry InterfaceなどのAPI、基盤となるデータモデルは、すべてJunosオペレーティングシステムがサポートするものと同様です。これにより、互換性を保証し、Junos OS Evolvedへの移行を容易にします。
• 自動化と監視：Apstraインテントベースネットワーク構築は、QFX5130シリーズのスイッチのデータセンターで、クローズドループアシュアランス機能を備えたIP/EVPNファブリックに対して、Day0からDay 2+の全機能を提供します。Apstraは、企業が事実上あらゆるデータセンター設計、ベンダー、トポロジーでネットワークを自動化および管理できるようにする最新鋭のファブリック管理ソリューションであり、プライベートデータセンターがクラウドと同じくらい容易になります。Apstraは、ネットワークが設計どおりに動作することを保証する複数の組み込み済みのインテントベース分析プローブでDay 2+の全運用保証を提供します。さらに、ApstraのシンプルなUIワークフローを利用して、管理対象デバイスからデータをキャプチャ、強化、可視化するためのカスタムのインテントベース分析を作成できます。また、Apstraにはフローデータをキャプチャして分析する機能も備わっており、ネットワークを完全に可視化できます。

  さらに、Junos Evolvedオペレーティングシステムは、Terraform、Ansible、ZTP、運用およびイベントスクリプト、自動ロールバック、Pythonスクリプトを通じて自動化をサポートする堅牢なAPIセットをサポートしています。QFX5130シリーズは、複雑で動的なデータセンターでのパフォーマンスのモニタリングを提供する最新のテレメトリストリーミングツールである、Junos Telemetry Interfaceをサポートしています。

パフォーマンス管理システムへデータをストリーミングすることで、ネットワーク管理者はリンクとノードの使用率の傾向を測定し、ネットワーク混雑などの問題をリアルタイムでトラブルシューティングできます。

Junos Telemetry Interfaceは以下を提供します。

• データを収集してストリーミングし、アプリケーションとネットワークを通過するワークロードフローのパスを分析するセンサーのプロビジョニングにより、アプリケーションの可視性とパフォーマンス管理を実現
• ホットスポットをプロアクティブに検出し、遅延とマイクロバーストを監視することによる容量計画と最適化
• 高頻度モニタリングと、オーバーレイネットワークとアンダーレイネットワークの関連付けにより、トラブルシューティングと根本的原因の分析を実行

QFX5130シリーズは、クラウドデータセンターにユニバーサルデバイスとして導入して、100GbEおよび200GbE（QFX5130-32CDおよびQFX5130E-32CDを使用）サーバーへのアクセスと400GbEスパイン＆リーフ構成をサポートすることができます。これにより、複数のネットワークレイヤーに1台のデバイスを使用することができ、データセンター運用が最適化されます。QFX5130シリーズは、EVPN-VXLANファブリックなどのより高度なオーバーレイアーキテクチャに展開することもできます。トンネル終端が必要な場所に応じて、QFX5130シリーズはエッジルーティングブリッジング（ERB）設計またはブリッジドオーバーレイアーキテクチャのいずれかに導入することができます。ジュニパーは、クラウド事業者、サービスプロバイダ、エンタープライズ環境のさまざまなサイズと拡張性に対応する、完全な柔軟性と幅広いデータセンターファブリック設計を提供します。

• アーキテクチャ1：ERB（Edge Routed Bridging） - エンタープライズおよび5G Telco-Cloud向けのL2およびL3をサポートする分散型エニキャストIPゲートウェイアーキテクチャを備えたエッジルートブリッジングEVPN-VXLAN。このタイプの設計は、複数のリーフ/トップオブラックスイッチ間のL2ストレッチと、MAC-VRF EVI L2 仮想化に対応したサーバーへのL2アクティブ/アクティブマルチホーミング、さらにType-5 EVPN-VXLAN経由でのリーフ/トップオブラックでのL3 IP VRF仮想化の組み合わせを提供します。データセンターにおけるこのタイプの設計は、サーバー/コンピュータノード、ブレードセンター、ROCEv2を実行しているIPストレージノード、およびその他のアプライアンスへの最適化された冗長な接続に使用できます。
• アーキテクチャ2：MAC-VRFインスタンスと異なるEVPNサービスタイプ（VLAN対応、VLANバンドル、VLANベース）を使用したBO（ブリッジドオーバーレイ）EVPN-VXLAN設計 - この場合、ファイアウォールや既存のデータセンターゲートウェイルーターなど、ファブリックファーストホップIPゲートウェイの外部を使用することができます。この設計では、データセンターファブリックがESI-LAGを使用したL2アクティブ/アクティブマルチホーミングと、ファブリック全体でのリーフトップオブラックノード間のL2ストレッチを提供します。
• アーキテクチャ3：ERBファブリック設計用のシームレスなDCI - シームレスなT2/T2 EVPN-VXLANからEVPN-VXLANへのトンネルステッチ（RFC 9014）およびT5/T5 EVPN-VXLANトンネルステッチサポートを備えたDCIボーダーリーフ設計 - この設計により、データセンターはプライベートクラウドデータセンターに展開されるアプリケーションで地理的冗長性のメリットを得ることができます。QFX5130シリーズは、この設計でボーダーリーフノードとしても使用されます。
• アーキテクチャ4：ESI-LAGサポートとエニキャストIPを備えた集約型スパイン設計 - このケースでは、スパインレイヤーなしで、バックツーバック接続でQFX5130スイッチを導入します。ESI-LAGを使用したL2アクティブ/アクティブマルチホーミングは、サーバーNICの高可用性とエニキャストIPゲートウェイに使用されます。

QFX5130-32CDは、100GbE/400GbEポートを使用して、キャンパスコア、ディストリビューション、アクセスレイヤーネットワークに導入し、EVPNマルチホーミングやキャンパスファブリックなどの技術をサポートすることができます。ジュニパーは、さまざまなサイズ、拡張性、セグメンテーション要件に対応できるように、次の検証済みEVPN-VXLAN設計を提供しており、この中から自由に選択できます。

• EVPNマルチホーミング（コラプストコアまたはディストリビューション）：コラプストコアアーキテクチャーは、コア層とディストリビューション層を1台のスイッチに統合し、従来の3層の階層型ネットワークを2層型ネットワークに変換します。集約型コアのEVPNマルチホーミングは、アクセスレイヤーからコアレイヤーへのリンクアグリゲーション機能を提供することにより、キャンパスネットワーク間でのSTP（スパニングツリープロトコル）の必要性がなくなります。このアーキテクチャは、小規模から中規模の分散型企業ネットワークに最適であり、ネットワーク全体で一貫したVLANを使用できます。ESI（イーサネットセグメント識別子）LAG（リンクアグリゲーション）を使用する、スタンダードベースのプロトコルです。
  • キャンパスファブリックのコアディストリビューション：EVPN-VXLANをコア層とディストリビューション層にまたがって構成すると、キャンパスファブリックのコアディストリビューションアーキテクチャとなり、2つのモードで構成することができます（中央またはエッジでルーティングされたブリッジングオーバーレイ）。このアーキテクチャは、管理者が既存ネットワークの全アクセススイッチをアップグレードすることなくキャンパスファブリックIP Closに移行する機会を提供し、同時にキャンパスファブリックへの移行によるメリットをもたらし、ネットワークのスケールアウトを容易に行う方法を提供します。
  • キャンパスファブリックのIP Clos：EVPN-VXLANがアクセスレイヤーを含むすべてのレイヤーに設定されている場合、キャンパスファブリックのIP Closアーキテクチャと呼ばれます。このモデルは、VXLANトンネルがアクセスレイヤーで終端されることから、「エンドツーエンド」とも呼ばれます。アクセス時にVXLANを使用することで、スタンダードベースのグループベースのポリシー（GBP）を使用して、アクセスレイヤー（ソースに最も近い）にポリシーの適用とマイクロセグメンテーションが提供され、VLAN内でもトラフィックをセグメント化することができます。GBPタグは、Juniper Mist Cloud NACによるRadiusトランザクションの一部として、クライアントに動的に割り当てられます。このトポロジーは、マクロとマイクロセグメンテーションを必要とする中小規模、および大規模なキャンパスアーキテクチャで機能します。

これらのすべてのEVPN-VXLAN導入モードにおいて、QFX5130シリーズはディストリビューションまたはコアで使用できます。3つのトポロジーはすべてスタンダードベースであり、サードパーティベンダーと相互運用性があります。

QFX5130-48CおよびQFX5130-48CMのポート53および55でのみサポートされているオプティクスとトランシーバーを以下に示します。

QFX5130スイッチの全シリーズでサポートされているオプティクスの最新情報については、ハードウェア互換性ツール（https://apps.juniper.net/hct/product/）をご覧ください。QFX5130シリーズは、400GbE、200GbE、100GbE、50GbE、40GbE、25GbE、10GbEでさまざまなポート速度をサポートしており、直接接続銅線ケーブル、アクティブ光ケーブル、ブレイクアウトケーブル（DACBOおよびAOCBO）などのさまざまなトランシーバーオプションがら選択できます。
