EX9200イーサネットスイッチのデータシート

EX9200のシャーシには、以下3枚のモジュラーインターフェースカード（MIC）を自由に組み合わせて使用できる柔軟なモジュラーポートコンセントレーター（MPC）ラインカードであるEX9200-MPCを搭載することができます：

• EX9200-10XS-MIC、10ポート 10GBASE-X（ハーフスロット）MIC
• EX9200-20F-MIC、20ポート GBASE-X（ハーフスロット）MIC
• EX9200-40T-MIC、MACsecをサポートする40ポート 10/100/1000GBASE-T MIC

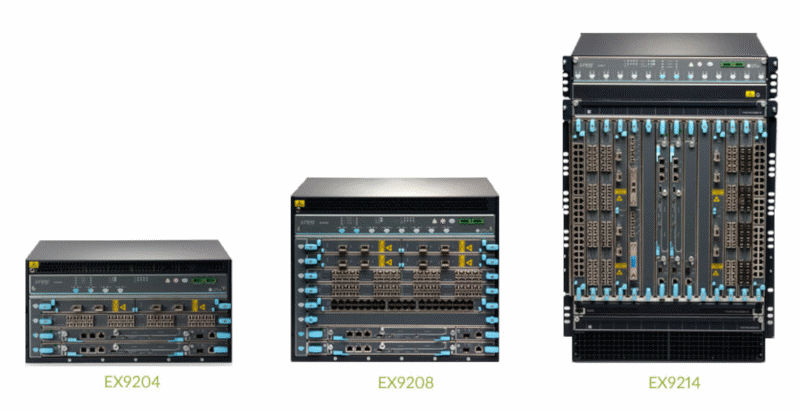

フル構成のEX9214シャーシは、単体で最大480個の10GbEポート（すべてワイヤスピード）をサポートし、このような多機能かつプログラミング可能なスイッチのクラスとして、業界最高レベルのラインレート10GbEポート密度を実現します。EX9200のスイッチファブリックは、1スロットあたり最大480Gbps（全二重）の処理容量を備えています。また、パス・スルー型のミッドプレーン設計により、将来的には最大13.2Tbpsの容量に対応します。

EX9200のキャンパスおよびデータセンターのコアイーサネットスイッチは、多くのアーキテクチャ要素を共有しています。これらのスイッチに採用されているルーティングエンジンは、すべてのレイヤー2およびレイヤー3プロトコルを処理するJunos OSを搭載しており、スイッチファブリックモジュールはシャーシを管理し、ラインカードからのデータトラフィックにスイッチング機能を提供します。

すべてのEX9200プラットフォームで共通のEX9200ラインカードには、ネットワークトラフィックを処理するパケットフォワーディングエンジン（PFE）と、スケーラブルなローカル制御を行うラインカードプロセッサーが搭載されています。

データセンター用のEX9200アーキテクチャは、非常に大規模な導入を想定して設計されており、ヘッドオブラインブロッキングの心配もなく、シングルティアの低レイテンシースイッチファブリック、効率的なマルチキャストレプリケーション処理、および大規模なパフォーマンスを保証するディープバッファリングを備えています。EX9200シャーシのミッドプレーンは、制御信号と管理信号を独立した経路で各システムコンポーネントに分配し、システム全体に電力を供給します。データプレーン信号は、次世代のファブリックASIC向けに比類のない信号品質を提供する独自のパススルーコネクタシステムを介して、EX9200ラインカードからEX9200スイッチファブリックモジュールに直接送られます。

EX9200のファントレイでは、ラインカード、ルーティングエンジン、およびスイッチファブリックモジュールを冗長化させた可変速ファンで冷却することで、継続的な稼働を可能にしています。また、EX9200の電源は、ビルの電力をシステムに必要な内部電圧に変換します。

EX9200のすべてのコンポーネントは、ホットスワップに対応しており、すべての主要な機能が冗長構成で利用できるため、メンテナンスや修理の際にもシステムを継続して稼働させることができ、高い運用性を実現しています。

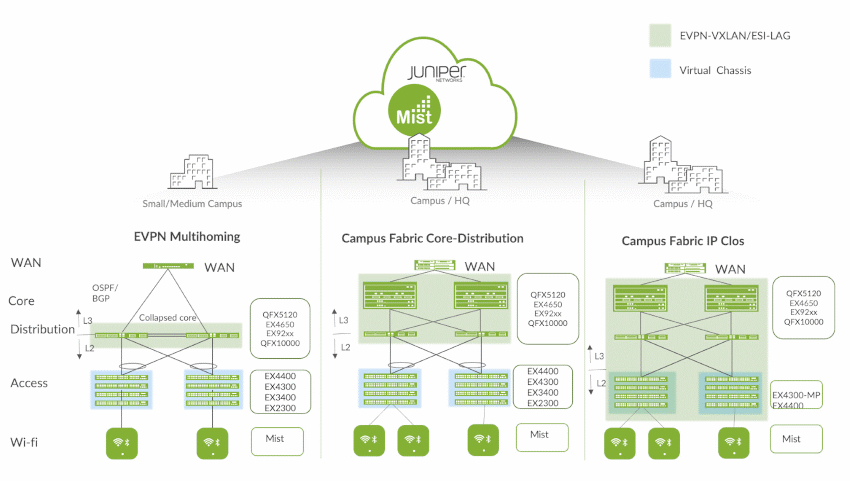

EX9200は、主に以下の2つのユースケースを想定して設計されています：

• EVPNマルチホーミング*またはMC-LAG**：相互に接続された一対のEX9200スイッチを展開することで、EVPNマルチホーミング（ESI-LAG）やマルチシャーシリンクアグリゲーション（MC-LAG）を実現し、コア／ディストリビューション構成を統合することができます。これにより、アクセスレイヤーからディストリビューションレイヤーまではマルチホーミング機能を備え、ディストリビューションレイヤーからコアレイヤーまではL3 IPファブリックとすることで、キャンパスネットワーク全体でのスパニングツリープロトコル（STP）が必要なくなります。また、EVPNマルチホーミングは、ディストリビューションレイヤーで2台以上のデバイスを使用した水平方向のスケーリングをサポートし、EVPNをコアまで拡張することができます。
• キャンパスファブリック*：AI-Driven Enterpriseアーキテクチャは、EVPNやVXLANなどの技術により、オーバーレイネットワークとアンダーレイを切り離し、ネットワーク管理者が異なるL3ネットワーク上に論理的なL2ネットワークを構築できるようにすることで、最新のエンタープライズネットワークのニーズに対応可能となります。ジュニパーは、EVPN-VXLANをベースにした様々なキャンパスファブリックアーキテクチャをサポートしています：
  • キャンパスファブリックのコアディストリビューション
  • キャンパスファブリックのIP Clos

キャンパスファブリックアーキテクチャでは、キャンパスとデータセンターを単一のIPファブリックとして管理し、ジュニパーが提供するOver-the-Top（OTT）ポリシーおよびコントロールを利用することが可能です。スイッチは何台でもClosネットワークやIPファブリックに接続することができます。EVPN-VLANがファブリックを拡張して複数の企業ビルを接続し、VXLANはネットワーク全体にL2を拡張します。ディストリビューション層とコア層の間のIP Closネットワークには、2つのモードがあります：センタールーティングされたブリッジングオーバーレイ、またはエッジルーティングされたブリッジングオーバーレイです。

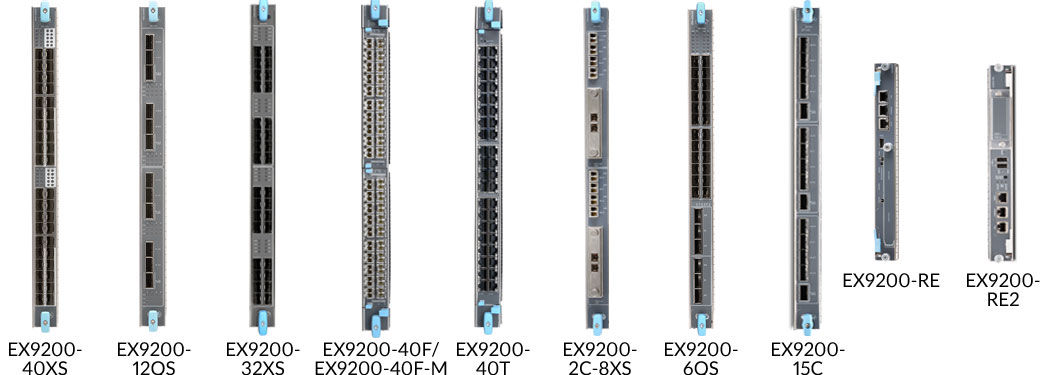

EX9200ラインカードは、どのようなL2-L3アプリケーションの組み合わせでも実装できる豊富なレイヤ2およびレイヤ3サービスをサポートしています。

各EX9200ラインカードは、Juniper Oneカスタムシリコンを基盤としており、802.1Q VLAN、リンクアグリゲーション、Virtual Router Redundancy Protocol （VRRP）、L2 to L3マッピング、およびポートモニタリングなど、レイヤー2およびレイヤー3のイーサネット機能を幅広くサポートしています。また、ラインカードは、フィルタリング、サンプリング、ロードバランシング、レートリミット、サービスクラス（CoS）など、信頼性の高い高性能なイーサネットインフラの導入に必要な機能をサポートしています。

EX9200スイッチのルーティングエンジンは、ジュニパーネットワークスのルーターで採用されているものと同じ、現場で実証されたハードウェア・アーキテクチャーをベースにしており、ジュニパーのルーターが世界最大のサービスプロバイダーのネットワークに提供しているものと同等の、キャリアクラスのパフォーマンスと信頼性をEX9200で実現します。REの中央CPUは、すべてのシステム制御機能を実行し、EX9200のハードウェア・フォワーディング・テーブルとルーティング・プロトコルの状態を維持します。REに搭載された専用ハードウェアは、環境監視などのシャーシ管理機能をサポートしています。REモジュールと個々のラインカード間の通信は、専用の内部 GbE アウトオブバンド制御インターフェイスを介して行われます。

EX9200ルーティングエンジンは2種あります：EX9200-RE*およびEX9200-RE2。EX9200-RE*は、16ギガバイトのDRAMを搭載したクアッドコアの1.73GHz IntelプロセッサとデュアルフロントプラガブルSSDを搭載したルーティングエンジンを統合することで、コントロールおよび管理プレーン機能をサポートします。また、それぞれが32GBのストレージを持ち、Junos OSのイメージやログを保存することができます。

EX9200-RE2は、6コア、2GHzのインテル プロセッサー、64ギガバイトのDRAM、デュアルフロントプラガブルSSDを備え、各SSDは、Junos OSイメージとログ用に 64GB のストレージを提供します。10GbEルーティングエンジンとスイッチ間のファブリックインターフェースにより、将来的には仮想化アプリケーションの実行が可能になります。

どちらのルーティングエンジンのフロントパネルにも、AUX、コンソール、およびイーサネットポートが装備されており、システムのアウトバンド管理やモニタリングに対応しています。また、外部USBポートには、Junos OSイメージを手動でインストールするためのリムーバブルメディアインターフェイスが搭載されています。

EX9200-SF3**およびEX9200-SFスイッチファブリックモジュールは、ホットスワップ対応であり、すべてのネットワークデータが通過する中央のノンブロッキングマトリクスとして機能します。EX9200-SF2は1スロットあたり480 Gbpsのスループットを、EX9200-SF3は1スロットあたり1.5 Tbpsのスループットをサポートします。

EX9204およびEX9208では、2台のEX9200-SF3またはEX9200-SF2スイッチファブリックモジュールを冗長構成で配置することにより、1スロットあたり最大1.5Tbpsまたは480Gbpsのシステムスループットを実現します。最初に設置したスイッチファブリックモジュールがマスターとして機能し、2番目のモジュールがバックアップとして機能します。

EX9214では、3台のEX9200-SF3またはEX9200-SF2スイッチファブリックモジュールを冗長構成とすることで、1スロットあたりのシステムスループットはそれぞれ1.5Tbpsまたは480Gbpsとなります。トラフィックは、最初に設置された2つのスイッチファブリックモジュールがマスタースイッチファブリックとして機能し、3つ目のスイッチファブリックがバックアップとして機能するように負荷分散されます。

スイッチファブリックモジュールは、次の主要機能を実行します。

• システム機能の監視と制御
• すべてのラインカードの相互接続
• クロッキングとシステムのリセット
• ルーティングエンジンキャリアとしての機能

各EX9200シャーシには、電源ベイが4個あり、プロビジョニングに柔軟に対応し、冗長性を確保できます。電源の接続先であるミッドプレーンは、その電源で変換されたさまざまな出力電圧を電圧要件に応じて各スイッチコンポーネントに供給します。各電源は、それぞれの内部冷却システムによって除熱されます。すべてのEX9200シャーシは、ACとDCの両方の電源をサポートしていますが、同じシャーシ内でACとDCの電源を混在させることはできません。

• EX9204のAC電源は、100～240VのAC入力に対応し、2,050Wの電力をシャーシに供給します。一方、DC電源は、-40～-72VのDC入力に対応し、2,400Wの電力をシャーシへと供給します。EX9204は、高電圧ライン（AC200～240V）電源入力用のAC電源を1～2台、低電圧ライン（AC100～120V）電源入力用のAC電源を2～4台、またはDC電源を1～2台搭載することができます。
• EX9208のAC電源は、100～240VのAC入力に対応し、2,050Wの電力をシャーシに供給します。一方、DC電源は、-40～-72VのDC入力に対応し、2,400Wの電力をシャーシへと供給します。EX9208は、高電圧ライン（AC200～240V）電源入力用のAC電源を2～4台、低電圧ライン（AC100～120V）電源入力用のAC電源を3～4台、またはDC電源を2～4台搭載することができます。
• EX9214のAC電源は、200～240VのAC入力に対応し、4,100Wの電力をシャーシに供給します。一方、DC電源は、-40～-72VのDC入力に対応し、4,100Wの電力をシャーシへと供給します。EX9214シャーシの電源は2つのゾーンに分かれており、隣接する電源はそれぞれ別のゾーンをサポートしています。EX9214には、ゾーンごとに最低1つ、最大2つのACまたはDC電源を用意する必要があります。

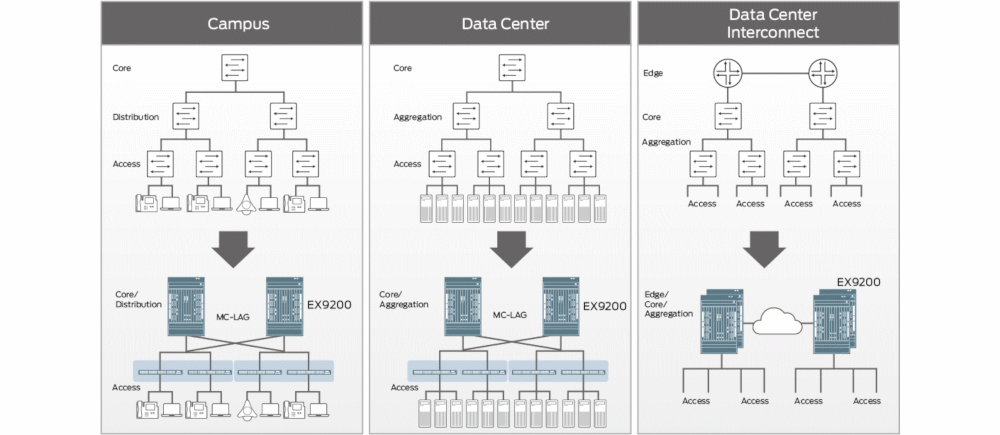

EX9200は、ネットワークレイヤーを集約することで、キャンパス、データセンター、およびキャンパスとデータセンターの複合ネットワーク環境を簡素化する場合に最適です。

キャンパスでは、EX9200はコア層とディストリビューション層を統合し、MC-LAG構成のジュニパー製アクセス層スイッチと併用することで（SF2でのみ対応）、スパニングツリープロトコルを排除し、ネットワークアーキテクチャとネットワーク運用を劇的に簡素化することができます。

同様に、データセンターにおいても、EX9200はコアレイヤーとアグリゲーションレイヤーを集約することができます。MC-LAG構成でジュニパーのアクセススイッチと組み合わせて使用した場合、EX9200は管理対象機器の数を50％以上削減し、ネットワークからスパニングツリープロトコルを排除することができます。

キャンパスとデータセンターの複合環境では、EX9200はネットワークレイヤーを統合し、ネットワークアーキテクチャと稼働を簡素化します。

どのようなシナリオにおいても、EX9200は、シンプルでセキュアな仮想化ネットワーク環境を提供し、企業におけるビジネスの敏捷性を高めます。

EX9200のコアスイッチは、キャリアクラスのパフォーマンスを中断することなく提供するために、数々の高可用性機能を備えています。各EX9200シャーシには、冗長ルーティングエンジンモジュールを収容するためのスロットが追加されています。このモジュールは、マスタールーティングエンジンに障害が発生した場合に、ホットスタンバイモードのバックアップとして機能します。マスター側で障害が発生した場合、JunosOSでL2およびL3の統合型GRES（Graceful Routing Engine Switchover）機能がノンストップアクティブルーティング（NSR）およびノンストップブリッジング（NSB）機能と連動して、バックアップ側にシームレスに制御を移行し、アプリケーション、サービス、およびIP通信に対する中断のないアクセスを維持します。

EX9200シリーズは、ジュニパーネットワークスの他のEXシリーズイーサネットスイッチや、世界最大規模の複雑なネットワークを支えるジュニパーネットワークスのルーターで使用されているJunos OSを搭載しています。

ジュニパーは、共通のオペレーティングシステムを使用することにより、すべての製品でコントロールプレーン機能の一貫した実装と運用を実現しています。この一貫性を維持するために、Junos OSは、単一のソースコードを使用し、単一のリリーストレインに従って、高度に統制された開発プロセスを遵守し、孤立した障害がシステム全体をダウンさせるのを防ぐために、高可用性のモジュラーアーキテクチャを採用しています。

これらの特長は、ソフトウェアのコア価値の基本となるものであり、すべての Junos OS 使用製品を同じソフトウェア リリースで同時に更新することが可能です。すべての機能は完全なリグレッションテストが実施され、新しいリリースは以前のバージョンの真のスーパーセットになっています。お客様は、すべての既存の機能が維持されることを完全に信頼してソフトウェアを導入し、同じ方法で運用できます。

EX9200 シリーズのスイッチには、さまざまなシステム管理オプションが用意されています。

Junos OS 標準の CLI は、Junos OS を搭載する他のすべての製品と同じきめ細かい管理機能とスクリプティング用パラメータを提供します。さらに、統合 Junos XML 管理プロトコルツールも搭載しているため、OS 上で発生する可能性がある問題を早期に検知し、自動的に解決できます。

ジュニパーネットワークスのJunos Spaceソフトウェアは、すべてのEXシリーズイーサネットスイッチをはじめ、ネットワーク全体に展開されているその他のジュニパー製品を、単一のコンソールからシステムレベルで管理します。

EX9200-40XSおよびEX9200-15Cラインカードは、IEEE 802.1ae MACsecとAES-256ビット暗号化をサポートしており、リンク層におけるデータの機密性と統合性の確保、データの送信元の認証に必要なサポートを提供します。EX9200-40F-MとEX9200-20F-MICのラインカードは、AES-128ビットの暗号化をサポートしています。ソフトウェアでMACsecを有効にするためには、EX9200シャーシに単独のEX9200-SFLライセンスが必要です。

IEEE 802.1AEで定義されているMACsecは、リンク層で安全な暗号化通信を提供し、サービス拒否（DoS）などの侵入攻撃や、ファイアウォールの内側で行われる中間者攻撃、マスカレード攻撃、受動的盗聴攻撃、およびプレイバック攻撃などの脅威を特定し、排除することができます。スイッチのポートにMACsecを展開すると、すべてのトラフィックは有線で暗号化されますが、スイッチ内部のトラフィックは暗号化されません。これにより、スイッチは、QoS、ディープパケットインスペクションおよびsFlowなどのすべてのネットワークポリシーを、送信中のパケットのセキュリティを損なうことなく、各パケットに適用することができます。

MACsecは、ホップバイホップ暗号化により、ネットワークインテリジェンスを維持しながら、通信のセキュリティを強化できます。また、イーサネットベースのWANネットワークでは、MACsecを使用して長距離接続時のリンクセキュリティを提供することができます。MACsecは、レイヤ3およびそれ以上の層のプロトコルに対して透過的であり、IPトラフィックに限らず、イーサネットリンクで伝送されるあらゆる種類の有線または無線のトラフィックで作動します。

EX9204-ML, EX9208-ML, およびEX9214-MLメガスケールライセンス SKU は、EX9200シャーシが512K FIBならびにARPエントリをサポートすることを可能にします。シャーシ1台につき1つのMLライセンスのみが必要です。

• 1.25 x 17 x 22インチ（3.2 x 43.2 x 55.9 cm）

• EX9200-40T：14.0 ポンド（6.6 kg）
• EX9200-40F: 14.8ポンド（6.7 kg）
• EX9200-40F-M: 16.2ポンド（7.3 kg）
• EX9200-32XS: 19.2ポンド（8.7 kg）
• EX9200-6QS: 21.4ポンド（9.7 kg）
• EX9200-2C-8XS: 19.4ポンド（8.8 kg）
• EX9200-MPC: 15.96 lb (7.26 kg)
• EX9200-10XWS-MIC: 1.54 lb (0.70 kg)
• EX9200-20F-MIC: 1.2 lb (0.54 kg)
• EX9200-40T-MIC: 1.9 lb (0.9 kg)
• EX9200-40XS: 17 lb (7.7 kg)
• EX9200-12QS: 15.7 lb (7.12kg)
• EX9200-15C: 20.4 lb (9.25 kg)
• EX9200-SF3: 13.6 lb (6.2 kg)

• IEEE 802.1AB：Link Layer Discovery Protocol（LLDP）
• IEEE 802.1D-2004：スパニングツリープロトコル（STP）
• IEEE 802.1p：Class-of-service（CoS）prioritization
• IEEE 802.1Q：Virtual Bridged Local Area Networks
• IEEE 802.1s：マルチプルスパニングツリープロトコル（MSTP）
• IEEE 802.1w：ラピッドスパニングツリープロトコル（RSTP）
• IEEE 802.3：10BASE-T
• IEEE 802.3u：100BASE-T
• IEEE 802.3ab：1000BASE-T
• IEEE 802.3z：1000BASE-X
• IEEE 802.3ae：10-Gigabit Ethernet
• IEEE 802.3ba：40-Gigabit/100-Gigabit Ethernet
• IEEE 802.3ah：Operation, Administration, and Maintenance（OAM）
• IEEE 802.3ad：Link Aggregation Control Protocol（LACP）
• IEEE 802.1ae：メディアアクセス制御セキュリティ

• RFC 768：UDP
• RFC 783：Trivial File Transfer Protocol（TFTP）
• RFC 791：IP
• RFC 7925 Internet Control Message Protocol（ICMP）
• RFC 793：TCP
• RFC 826：ARP
• RFC 854：Telnet client and server
• RFC 894：IP over Ethernet
• RFC 903：Reverse Address Resolution Protocol（RARP）
• RFC 906：TFTP Bootstrap
• RFC 951、1542：BootP
• RFC 1027：Proxy ARP
• RFC 1058：RIP v1
• RFC 1112：IGMP v1
• RFC 1122：Host Requirements
• RFC 1195：Use of Open Systems Interconnection（OSI）IS-IS for Routing in TCP/IP and Dual Environments （TCP/IP transport only）
• RFC 1256：IPv4 ICMP Router Discovery Protocol（IRDP）
• RFC 1492：TACACS+
• RFC 1519：クラスレスインタードメインルーティング（CIDR）
• RFC 1587：OSPF NSSA Option
• RFC 1591：Domain Name System（DNS）
• RFC 1745：BGP4/IDRP for IP-OSPF Interaction
• RFC 1765：OSPF Database Overflow
• RFC 1771：境界ゲートウェイプロトコル 4
• RFC 1772：インターネットにおける境界ゲートウェ境界ゲートウェイプロトコルの適用
• RFC 1812：Requirements for IP Version 4 Routers
• RFC 1965：Autonomous System Confederations for BGP
• RFC 1981：Path maximum transmission unit (MTU) discovery for IPv6
• RFC 1997：BGP Communities Attribute
• RFC 2030：Simple Network Time Protocol（SNTP）
• RFC 2068：HTTP server
• RFC 2080：RIPng for IPv6
• RFC 2081：RIPng Protocol Applicability Statement
• RFC 2131：BOOTP/Dynamic Host Configuration Protocol (DHCP) relay agent* and DHCP server*
• RFC 2138：RADIUS Authentication
• RFC 2139：RADIUS Accounting
• RFC 2154：OSPF with Digital Signatures (password, Message Digest 5)
• RFC 2236：IGMP v2
• RFC 2267：Network Ingress Filtering
• RFC 2270：BGP-4 Dedicated autonomous system (AS) for sites/single provider
• RFC 2283：Multiprotocol Extensions for BGP-4
• RFC 2328：OSPF v2 (Edge mode)
• RFC 2338：VRRP*
• RFC 2362：PIM-SM (Edge mode)
• RFC 2370：OSPF Opaque LSA Option
• RFC 2373：IPv6 Addressing Architecture
• RFC 2375：IPvマルチキャストアドレス割り当て
• RFC 2385：TCP MD5 Authentication for BGPv4
• RFC 2439：BGP Route Flap Damping
• RFC 2453：RIP v2
• RFC 2460：Internet Protocol, v6 (IPv6) specification
• RFC 2461：Neighbor Discovery for IP Version 6 (IPv6)
• RFC 2462：IPv6 Stateless Address Autoconfiguration
• RFC 2463：ICMPv6
• RFC 2464：Transmission of IPv6 Packets over Ethernet Networks
• RFC 2474：DiffServ Precedence, including 8 queues/port
• RFC 2475：DiffServコアおよびエッジルーター機能
• RFC 2526：Reserved IPv6 Subnet Anycast Addresses
• RFC 2545：Use of BGP-4 Multiprotocol Extensions for IPv6 Interdomain Routing
• RFC 2547：BGP/MPLS VPNs
• RFC 2597：DiffServ Assured Forwarding (AF)
• RFC 2598：DiffServ Expedited Forwarding (EF)
• RFC 2710：Multicast Listener Discovery (MLD) for IPv6
• RFC 2711：IPv6 Router Alert Option
• RFC 2740：OSPF for IPv6
• RFC 2796：BGP Route Reflection（supersedes RFC 1966）
• RFC 2796：Route Reflection
• RFC 2858：Multiprotocol Extensions for BGP-4
• RFC 2893：Transition Mechanisms for IPv6 Hosts and Routers
• RFC 2918：Route Refresh Capability for BGP-4
• RFC 3031：マルチプロトコルラベルスイッチングアーキテクチャ
• RFC 3032：MPLS Label Stack Encoding
• RFC 3036：LDP Specification
• RFC 3065：Autonomous System Confederations for BGP
• RFC 3176 sFlow
• RFC 3215：LDP State Machine
• RFC 3306：Unicast-PrefixベースのIPv6マルチキャストアドレス
• RFC 3376：IGMP v3
• RFC 3392：Capabilities Advertisement with BGP-4
• RFC 3446：Anycast Rendevous Point (RP) Mechanism using PIM and MSDP
• RFC 3478：Graceful Restart for Label Distribution Protocol
• RFC 3484：Default Address Selection for IPv6
• RFC 3513：Internet Protocol version 6(IPv6)アドレッシング
• RFC 3569：PIM-SSM PIM Source Specific Multicast
• RFC 3587：IPv6 Global Unicast Address Format
• RFC 3618：Multicast Source Discovery Protocol（MSDP）
• RFC 3623：OSPF Graceful Restart
• RFC 3768：仮想ルーター冗長プロトコル（VRRP）*
• RFC 3810：Multicast Listener Discovery Version 2 (MLDv2) for IP
• RFC 3973：PIM-Denseモード
• RFC 4213：Basic Transition Mechanisms for IPv6 Hosts and Routers
• RFC 4291：IPv6 Addressing Architecture
• RFC 4360：BGP Extended Communities Attribute
• RFC 4364：BGP/MPLS IP Virtual Private Networks (VPNs)
• RFC 4443：ICMPv6 for the IPv6 specification
• RFC 4486：Sub codes for BGP Cease Notification message
• RFC 4552：Authentication/Confidentiality for OSPFv3
• RFC 4604：Using Internet Group Management Protocol Version 3 (IGMPv3)
• RFC 4724：Graceful Restart Mechanism for BGP
• RFC 4761：Virtual Private LAN Service（VPLS）using BGP for auto-discovery and signaling
• RFC 4798：IPv6プロバイダーエッジルーター（6PE）を使用してIPv6 IslandsをIPv4 MPLSで接続
• RFC 4861：Neighbor Discovery for IPv6
• RFC 4862：IPv6 Stateless Address Autoconfiguration
• RFC 5095：Deprecation of Type 0 Routing Headers in IPv6
• RFC 5286：Basic Specification for IP Fast Reroute: Loop-Free Alternates
• RFC 5306：Restart Signaling for IS-IS
• RFC 5308：Routing IPv6 with IS-IS
• RFC 5340：OSPF for IPv6
• Draft-ietf-bfd-base-09.txt: Bidirectional Forwarding Detection
• Draft-ietf-l2vpn-evpn-00.txt: BGP MPLSベースのイーサネットVPN

• Virtual eXtensible Local Area Network (VXLAN)*
• REST API
• アウトバウンドHTTPSを介したNETCONFセッション
• Juniper Extension Toolkit（JET）
• OpenFlow v1.3
• Junos OS CLI
• アウトオブバンド管理：シリアル、10/100/1000BASE-T イーサネット
• ASCII 設定ファイル
• レスキュー用設定
• 設定のロールバック
• イメージ ロールバック
• SNMP：v1, v2c, v3
• RMON（RFC 2819）：グループ、1、2、3、9
• Network Time Protocol（NTP）
• DHCPサーバー*
• オプション82搭載のDHCPリレー*
• RADIUS
• TACACS+
• SSHv2
• Secure copy
• DNS リゾルバー
• Syslogのログ
• 環境監視
• 温度センサー
• FTP/Secure copy 経由の設定バックアップ

• J-Flow
• RFC 1155：Structure of Management Information (SMI)
• RFC 1157：SNMPv1
• RFC 1212、RFC 1213、RFC 1215：MIB-II, Ethernet-like MIB, and traps
• RFC 1657：BGP-4 MIB
• RFC 1724：RIPv2 MIB
• RFC 1850：OSPFv2 MIB
• RFC 1901：Introduction to Community-based SNMPv2
• RFC 1902：Structure of Management Information for Version 2 of the Simple Network Management Protocol (SNMPv2)
• RFC 1905、RFC 1907：SNMP v2c, SMIv2, and Revised MIB-II
• RFC 2011：SNMPv2 for IP using SMIv2
• RFC 2012：SNMPv2 for transmission control protocol using SMIv2
• RFC 2013：SNMPv2 for user datagram protocol using SMIv2
• RFC 2096：IPv4 Forwarding Table MIB
• RFC 2287：System Application Packages MIB
• RFC 2465：Management Information Base for IP Version 6
• RFC 2570–2575：SNMPv3, user-based security, encryption, and authentication
• RFC 2576：Coexistence between SNMP Version 1, Version 2, and Version 3
• RFC 2578：SNMP Structure of Management Information MIB
• RFC 2579：SNMP Textual Conventions for SMIv2
• RFC 2665：Ethernet-like interface MIB
• RFC 2787：VRRP MIB
• RFC 2819：RMON MIB
• RFC 2863：Interface Group MIB
• RFC 2863：Interface MIB
• RFC 2922：LLDP MIB
• RFC 2925：Ping/Traceroute MIB
• RFC 2932：IPv4 Multicast MIB
• RFC 3413：SNMP Application MIB
• RFC 3826：The Advanced Encryption Standard (AES) Cipher Algorithm in the SNMP
• RFC 4188：STP and Extensions MIB
• RFC 4363：Definitions of Managed Objects for Bridges with traffic classes, multicast filtering, and VLAN extensions
• Draft-ietf-idr-bgp4-mibv2-02.txt: Enhanced BGP-4 MIB
• Draft-ietf-isis-wg-mib-07
• Draft-reeder-snmpv3-usm-3desede-00
• Draft-ietf-idmr-igmp-mib-13
• Draft-ietf-idmr-pim-mib-09
• Draft-ietf-bfd-mib-02.txt

• デバッグ：コンソール、Telnet、SSH 経由の CLI
• 診断：表示、デバッグ、統計コマンド
• ファイアウォール・ベースのポート・ミラーリング
• IP ツール：拡張 ping/trace
• commit and rollback

• 動作時温度：0～40℃（32～104°F）
• 保管時温度：-40～70°C（-40～158°F）
• 動作時高度：最大 3,048 m（10,000 フィート）
• 動作時相対湿度：5～90%（結露しないこと）
• 非動作時相対湿度：5～95%（結露しないこと）
• 耐震：GR-63、ゾーン 4 地震環境の要件に準拠

• EX9204のAC電源：8,252 BTU/時（2,420 W）；DC電源：7,495 BTU/時（2,198 W）
• EX9208のAC電源：16,473 BTU/時（4,831 W）；DC電源：14,963 BTU/時（4,388 W）
• EX9214のAC電源：31,774 BTU/時（9,318 W）；DC電源：32,510 BTU/時（9,354 W）

• CAN/CSA-22.2 No.60950-00/UL 1950 第3版、情報技術機器の安全性
• EN 60825-1 Safety of Laser Products—Part 1: 機器の分類、要求事項、およびユーザーズガイド
• EN 60950情報技術機器の安全性
• IEC 60950-1（2001）情報技術機器の安全性（国別偏差あり）
• EN 60825-1 +A1+A2 (1994) Safety of Laser Products—Part 1: Equipment Classification
• EN 60825-2（2000）レーザー製品の安全性-パート2：光ファイバー通信の安全性システム
• C-UL to CAN/CSA 22.2 No.60950-1（Second Edition）
• TUV/GS to EN 60950-1、Amendment A1-A4、A11
• CE-IEC60950-1、すべての国別偏差

• AS/NZS CISPR22:2009
• EN 55022 2006+A1:2007 欧州の放射性エミッション
• FCC 47CFR , パート15 クラスA（2009）USAの放射性エミッション
• VCCI-V-3/2009.04およびV-4/2009.04日本の放射性エミッション
• BSMI CNS 13438 and NCC C6357 Taiwan Radiated Emissions
• EN 300 386 V1.5.1 通信ネットワーク機器 - EMCの要求事項
• ICES-003 Issue 4、2004 年 2 月カナダの放射性エミッション
• CISPR 24:1997/A1:2001/A2:2002 IT機器のイミュニティー特性

• EN 55024:1998/A1:2001/A2:2003情報技術機器のイミュニティー特性
• EN-61000-3-2（2006）パワーラインハーモニック
• EN-61000-3-3 +A1 +A2 +A3（1995）電源ラインの電圧変動
• EN-61000-4-2 +A1 +A2（1995）静電気対策
• EN-61000-4-3 +A1+A2（2002）放射性イミュニティー
• EN-61000-4-4（2004）電気的高速トランジェント
• EN-61000-4-5（2006）サージ
• EN-61000-4-6（2007）伝導妨害に対するイミュニティー
• EN-61000-4-11（2004）電圧ディップとサグ

• GR-1089-Core Issue 6 (May, 2011) EMC and Electrical Safety for Network Telecommunications Equipment
• AT&T TP-76200 Issue 17 (2012) Network Equipment Power, Grounding, Environmental, and Physical Design Requirements
• Verizon TPR.9305 Issue 5 (2012) Verizon NEBS Compliance: NEBS Compliance Clarification Document
• Deutsche Telekom 1TR9 (2008) EMC Specification
• British Telecom EMC Immunity Requirements (2007)
• IBM C-S 2-0001-005 ESD
• IBM C-S 2-0001-012 Radio Frequency Electromagnetic Susceptibility
• ITU-T K.20 (2011) Resistibility of telecommunication equipment installed in telecom centers to over voltages and over currents
• Juniper Inductive GND (JIG)

• ETSI EN-300386-2 Telecommunication Network Equipment Electromagnetic Compatibility Requirements

• SR-3580 NEBS 指標レベル（レベル3 準拠）
• GR-63-Core: NEBS、物理的保護

• Reduction of Hazardous Substances（ROHS）5/6

• Common Language Equipment Identifier（CLEI）コード

保証情報については、www.juniper.net/support/warranty/をご覧ください。

ジュニパーネットワークスは、ネットワークの高速化、拡張、最適化を実現する高度なパフォーマンスサービスに対応するリーダーです。当社のサービスをご利用いただくと、コストを削減し、リスクを最小限に抑えながら、業務効率を最大限に高めることが可能となり、早期にネットワーク投資の価値を高めることができます。ジュニパーネットワークスは、必要なレベルのパフォーマンス、信頼性、および可用性を維持するようにネットワークを最適化することで、オペレーショナルエクセレンスを確保します。詳細については、https://www.juniper.net/jp/ja/products.htmlをご覧ください。

ジュニパーネットワークスは、ネットワーク運用を劇的に簡素化し、エンドユーザーに最上のエクスペリエンスを提供することに注力しています。業界をリードするインサイト、自動化、セキュリティ、AIを提供する当社のソリューションは、ビジネスで真の成果をもたらします。つながりを強めることにより、人々の絆がより深まり、幸福、持続可能性、平等という世界最大の課題を解決できるとジュニパーは確信しています。
