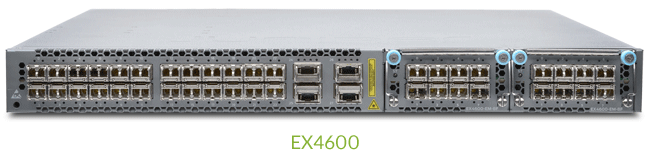

EX4600イーサネットスイッチ

EX 4600は、ジュニパーネットワークス独自のバーチャルシャーシテクノロジーをサポートしており、最大10台の相互接続されたスイッチを単一のIPアドレスを持つ単一の論理デバイスとして動作させることができます。バーチャルシャーシテクノロジーを使用すると、エンドポイントの論理グループから物理トポロジを分離して、リソースを効率的に利用できます。EX4600 スイッチはジュニパーネットワークス EX4300 イーサネット スイッチと同一のバーチャル シャーシ構成に追加でき、エンタープライズのディストリビューション層向けに柔軟性と拡張性が強化された構成オプションを提供することが可能です。

バーチャルシャーシ構成のEX4600スイッチは、10GbEまたは40GbEポートを最大16個使用して、10GbE/40GbEポート間のリンクアグリゲーショングループ（LAG）で接続することができ、バックプレーンの総容量は最大1.04Tbpsとなります。

データセンターでは、EX4600バーチャルシャーシを使用することで複数のトップオブラックスイッチやエンドオブロースイッチに展開することができます。高可用性を確保するために必要なのは、各物理スイッチではなくバーチャルシャーシグループ間の冗長リンクのみであるため、10GbEサーバ接続に非常に高い柔軟性をもたらします。さらに、EX4300スイッチとEX4600スイッチを組み合わせたバーチャルシャーシ構成は、1GbEと10GbEのサーバーが混在するデータセンターや、1GbEから10GbEのサーバー接続に移行する環境に最適なソリューションです。

EX4600は、コンパクトで電力効率に優れたプラットフォームで、高可用性、シンプルでスケーラブルな10GbEソリューションを提供し、エンタープライズネットワークに最適です。

EX4600のバーチャルシャーシ技術は、スパニングツリープロトコル（STP）、仮想ルーター冗長化プロトコル（VRRP）、複雑なルーティング、VLANの設定を不要にし、企業のディストリビューション層を劇的に簡素化します。さらに、EX4600をバーチャルシャーシ構成で導入することで、管理対象の機器の数を減らすことができ、ネットワークのスイッチング層をなくすことも可能です。1つの仮想シャーシ構成で複数のノードにまたがることができるため、より大規模で高価なノードを上位階層に配置する必要がなくなります。ジュニパーネットワークスJunos^® オペレーティングシステムは、EXシリーズイーサネットスイッチ製品ファミリ全体に共通しています。アーキテクチャ全体を統一されたインターフェイスから共通の命令セットで管理できるようにすることで、習得時間を短縮します。

1台のEX 4600で最大72個の10 GbEポート (40 GbE固定ポートでは10 GbEブレークアウトケーブルを使用) をラインレートでサポートできるため、高い拡張性を要求される環境に対するソリューションを提供します。また、バーチャルシャーシ技術により、管理の複雑さを軽減しながら、ネットワークの拡張を容易に行うことができます。バーチャルシャーシ構成にスイッチを追加することで、管理する機器の数を増やすことなく、スイッチのポート数を増やすことが可能になります。バーチャルシャーシの構成にスイッチを追加すると、バックプレーンの帯域幅の要求を調整し、適切なオーバーサブスクリプション比率を維持することができます。わずか2つの40 GbEインターフェイスを使用するだけで、仮想シャーシの帯域幅を160 Gbpsから960 Gbpsまで拡張し、12個のすべての40 GbEインターフェイスでLAGを形成できます。

EX4600スイッチをバーチャルシャーシ構成で導入すると、Junos OSは構成を管理するためのプライマリ（アクティブ）スイッチとバックアップ（ホットスタンバイ）スイッチを割り当てるプロセスを開始します。プライマリスイッチに障害が発生した場合、統合されたL2およびL3のグレースフル・ルーティング・エンジン・スイッチオーバー（GRES）機能により、自動的にバックアップに切り替わり、システムの継続的な運用を維持することができます。EX4600スイッチには、冗長電源と冷却、グレースフルプロトコルリスタート、等コストマルチパス（ECMP）、複数のスロットに分散されたLAGリンク、時間に敏感な優先順位を付けるサービス品質（QoS）、 データ、ノンストップブリッジング（NSB）、ノンストップアクティブルーティング（NSR）、および統合されたインサービスソフトウェアアップグレード（統合ISSU）などの高可用性機能も多数含まれています。統合型 ISSU は、現在スタンドアロン構成でのみサポートされています。バーチャル シャーシ構成でのサポートは、将来のリリースで有効になります。

ビジネスの成長に伴い、ネットワークも進化する必要があります。コンパクトな1 Uフォームファクタと完全なスイッチ機能を備えたEX 4600は、さまざまな環境や物理レイアウトに簡単に再配置できます。EX 4600スイッチの容量は、仮想シャーシ構成にスイッチを追加するだけで、管理対象デバイスの数を増やすことなく拡張できます。

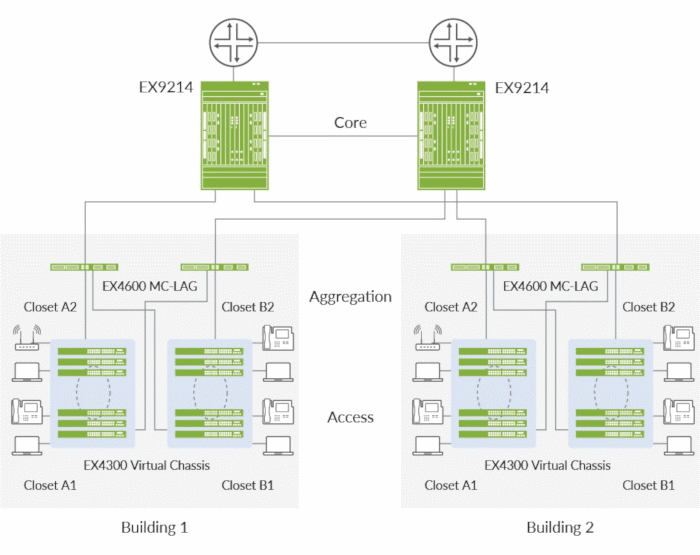

EX 4600は、ビルやエンタープライズ環境でアクセスデバイスからの10 GbE拡張を集約するための、経済的で電力効率に優れたコンパクトなソリューションです。スイッチのデュアルスピード・インターフェイスは、1 GbEから10 GbEへの移行環境もサポートします。EX4600は、マルチシャーシリンクアグリゲーション（MC-LAG）（図1を参照）を使用してディストリビューション層に展開し、分散コントロールプレーン、NSB、NSR、および統合ISSUでより高い復元力を提供できます。MC-LAGを使用すると、2つのEX4600スイッチを独自のコントロールプレーンを持つ個別のデバイスとして機能させると同時に、接続されたデバイスでリンクアグリゲーションを可能にすることでSTPを排除できます。また、ISSUを使用すると、各EX 4600スイッチをサービスを中断することなく個別にアップグレードできます。

管理性を重視する場合は、EX4600をバーチャルシャーシ構成で導入し、単一の管理・制御プレーン、NSB、NSR、ノンストップ・ソフトウェア・アップグレード（NSSU）を実現することができます（図2参照）。建物内のアクセススイッチの総数が8台以下の場合、EX4600はワイヤリングクローゼット内のEX4300スイッチと混合バーチャルシャーシ構成を行い、建物内のすべてのスイッチを単一のデバイスとして管理することができます（図3参照）。

EX 4600は、エンタープライズコアスイッチの要件を全てに満たし、すべてのポートでワイヤスピードのパフォーマンス、完全なデバイス冗長性、RIPおよびOSPFなどのL 3ダイナミックルーティングプロトコルのサポート、L 2およびL 3 MPLS VPN、包括的なセキュリティおよびQoS機能セットを提供します。

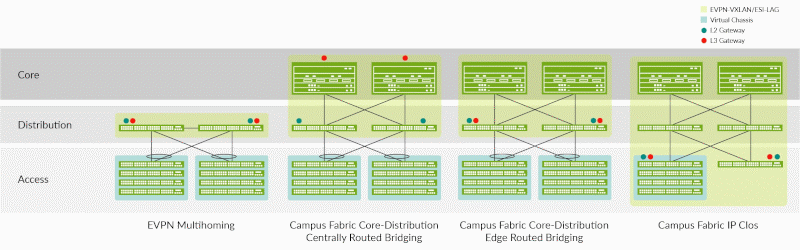

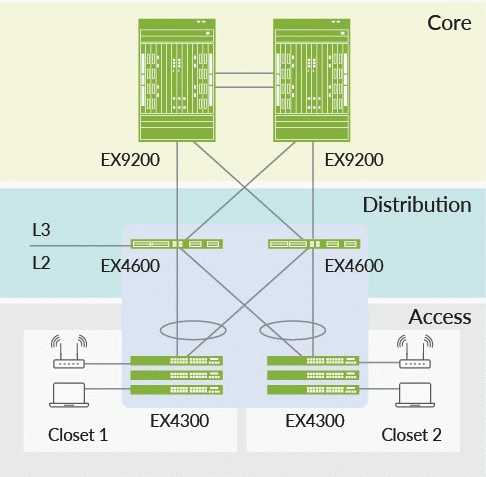

相互接続されたEX 4600スイッチのペアは、EVPN L 2 VXLANゲートウェイ機能提供し、アクセスレイヤからディストリビューションレイヤへのマルチホーミング機能を提供することで、キャンパスネットワーク全体でSTPを利用する必要がなくなります。一方、Centrally Routed Bridging (CRB)を備えたIPファブリックではディストリビューション層からコアへのオーバーレイをサポートします。Centrally Routed Bridging (CRB)モードではコアデバイスはEVPN L2/L3 VXLAN のゲートウェイとして動作します。また、IPファブリックを拡張して複数の企業拠点を接続したり、VXLANによってビル間でL2を延伸することも可能です。

キャンパスファブリックIP Closアーキテクチャは、VXLANレイヤ2/3ゲートウェイ機能をアクセスレイヤに押し上げ、EX4600スイッチはIPファブリックディストリビューションスイッチとして機能します。

Juniper Mist Wired Assuranceは、クラウド管理とミストAIをキャンパスファブリックにもたらします。従来のネットワーク管理から、AIを活用した運用に向けた新たな基準を設定し、コネクテッドデバイスに優れたエクスペリエンスを提供します。Juniper Mist cloudは、キャンパスファブリックアーキテクチャーのデプロイメントおよび管理を効率化します：

• 自動デプロイメントとゼロタッチデプロイメント
• 異常検知機能
• 根本原因分析

EX4600は、他のEXシリーズ・イーサネットスイッチや、ジュニパーのすべてのルーター、ジュニパーネットワークスのSRXシリーズ・サービスゲートウェイで使用されているものと同じ、ジュニパーネットワークスのJunosオペレーティング・システムを搭載しています。ジュニパーでは、共通のオペレーティングシステムを利用することで、すべての製品でコントロールプレーン機能の一貫した実装と操作を実現しています。この一貫性を維持するために、Junos OSは、1つのソースコードを使用し、四半期ごとの1つのリリーストレインに準拠し、個別の障害によってシステム全体が停止するのを防ぐ可用性の高いモジュラーアーキテクチャを採用する、高度に統制のとれた開発プロセスを採用しています。

これらの属性は、ソフトウェアのコアバリューの基本であり、すべてのJunos OS搭載製品を同じソフトウェアリリースで同時にアップデートできます。すべての機能は完全に回帰テストされており、各新リリースは前バージョンの真のスーパーセットとなっています。お客様は、既存の機能がすべて維持され、同じように動作することを完全に確信してソフトウェアを導入することができます。

EX4600イーサネットスイッチには、次の主な機能と利点があります。

• 有線サービス レベル期待値：Wired Assurance機能は、EX シリーズ スイッチのサービス レベル期待値（SLE）を用いて、有線エクスペリエンスの運用を可視化します。接続前後のパフォーマン指標により、接続の成功とシステム全体のスイッチの健全性を監視し、Mist AI を使用してネットワークを測定・管理し、トラブルシューティングを簡素化することができます。
• ハイ パフォーマンス：各EX4600は、最小イーサネットフレームサイズで最大1.44Tbpsの帯域幅または1.07Bppsをサポートし、24のラインレート10GbE固定ポート、4つの40GbE固定ポート、および4x40GbEモジュールまたは8x10GbEモジュールのいずれかをそれぞれサポートできる2つの拡張スロットを備えています。
• 統合型稼働中ソフトウェア アップグレード（統合型 ISSU）：Intel コア プロセッサーを搭載した EX4600 スイッチは、Linux 上の仮想マシン（VM）内で Junos OS を実行できます。 Junos OS は、アクティブとスタンバイのペアで構成された 2 つの独立した VM で動作します。ソフトウェア アップグレードのサイクル時には、スイッチはデータ プレーンのトラフィックをそのまま維持しながら、新しいソフトウェア バージョンにシームレスに移行できます。 この真のトポロジー非依存型ISSU（TISSU）は、固定構成のトップオブラックスイッチとしては業界初のソフトウェアアップグレード機能で、すべてのL2およびL3プロトコルに対応しており、イメージアップグレードを行う際に他のスイッチのサポートを必要としません。
• 高可用性：EX4600スイッチは、負荷分散対応内蔵デュアル AC 電源と冗長可変速度ファンを標準機能として提供し、単一電源の障害やファンの障害からスイッチを保護します。 DC 電源オプションも用意されています。
• 自動化：EX4600スイッチは、ネットワーク自動化とプラグアンドプレイ操作に対応する機能を数多くサポートしています。 具体的な機能には、ゼロタッチ プロビジョニング（ZTP）、運用スクリプトとイベント スクリプト、自動ロールバック、Python などがあります。 VMware NSX レイヤー 2 ゲートウェイ サービス、Puppet、OpenStack とのインテグレーションもサポートされます。
• エネルギー効率：EX4600 は、10 GbE インターフェイスでの消費電力が ５ ワット未満であり、10 GbE のトップオブラック、エンドオブロー、およびディストリビューション層に対して低電力消費ソリューションを提供します。また、EX4600 スイッチは、冗長可変速ファンにより冷却効率を高めることができます。冗長可変速度ファンにより周囲の温度に応じて最適な速度に動的に調整できるため、消費電力を削減できます。
• コンパクトなフットプリント：EX4600 は、1 U プラットフォームで最大 72 のワイヤスピード 10 GbE ポートをサポートしています。
• Juniper Extension Toolkit：Junosソフトウェア開発キット (SDK) を進化させたJuniper Extension Toolkit (JET) は、サードパーティのアプリケーション開発者向けに、最新のプログラムインターフェイスを提供します。
• 柔軟性に優れたフォワーディング テーブル：EX 4600の柔軟な転送テーブルを使用すると、ハードウェアテーブルをL 2メディアアクセスコントロール (MAC) 、L 3ホスト、および最長プレフィクス一致 (LPM) テーブルの設定可能なパーティションに分割できます。純粋な L2 環境では、EX4600 は最大 288,000 個の MAC アドレスをサポートします。レイヤー 3 モードでは、テーブルで最大 128,000 個のホスト エントリーをサポートできます。また、LPM モードでは最大 128,000 個のプレフィックスをサポートできます。Junos OS には CLI から設定可能なオプションが用意されているので、各 EX4600 をさまざまな導入シナリオに合わせて最適化できます。
• インテリジェントなバッファー管理：EX4600 スイッチには、合計 12 MB の共有バッファーが搭載されています。全バッファー領域の 25% は専用バッファー領域ですが、残りの領域は全ポートで共有され、ユーザーが設定できます。EX4600 のインテリジェントなバッファー メカニズムはトラフィックの増加に効果的に対応するとともに、安定したパフォーマンスを実現し、静的な割り当てに比べてパフォーマンスが大幅に向上します。
• 分析用の Insight Technology：EX4600 は、10 マイクロ秒間隔でバッファーの利用状況を動的に監視/報告する機能が用意されており、マイクロバーストや遅延に関する情報を提供します。キューの奥行きと遅延の両方を計算し、設定したしきい値を超えた場合にメッセージをログに記録します。インターフェイスのトラフィック統計情報は、2 秒の細分度で監視できます。このデータは、CLI、システム ログで確認するか、外部サーバーにストリーミングして詳細な分析を表示することもできます。レポート形式として、JSON（Java Script Object Notification）、CSV（カンマ区切り形式）、TSV（タブ区切り値）などがサポートされます。これらのファイルは、ネットワーク設計の意思決定の向上や、ネットワーク ホットスポットの特定を目的として、オーケストレーション システム、SDN コントローラー、ネットワーク管理アプリケーション（Juniper Networks Junos Space Network Director など）などで利用できます。
• MPLS：EX4600 スイッチは、L2 VPN、L3 VPN、IPv6 プロバイダ エッジ ルーター（6PE）、RSVP トラフィック制御、LDP などの幅広い MPLS 機能をサポートし、標準ベースのネットワーク セグメント化と仮想化を可能にします。小規模な環境では、低遅延 MPLS LSR （label-switching router）または MPLS PE（ provider edge）ルーターとして導入できます。EX4600 は、業界で唯一の低遅延、高密度、低消費電力のコンパクトなスイッチであり、MPLS 機能セットを提供します。
• MACsec：EX4600 は、全 10 GbE ポートでの MACsec 機能に対応し、基本ユニットおよびオプションの 10 GbE 拡張モジュールを含めすべての ファイバー ポートでラインレートのハードウェアベース トラフィックの暗号化に匹敵する 400 Gbps をサポートします。ソフトウェアの MACsecは、将来のリリースで有効になります。

• システム状態LED
• ラック用の2ポストまたは4ポスト汎用取り付けオプション
• フロントツーバックおよびバックツーフロントのエアフローオプション
• AC電源とDC電源のオプション
• 電源装置またはファンを備えていないスペアシャーシSKUを使用したスペアリング用
• ジャンボフレームのサポート（9000）
• サービス品質（IEEE 802.1p マーキング）
• マルチキャスト（Internet Group Management Protocol v1/v2/v3 スヌーピング）
• 4,096 個の VLAN ID、スパニング ツリー（802.1s および 802.1w）、BPDU（ブリッジ プロトコル データ ユニット）ガード、802.3 リンク ディストリビューションのサポートを含むレイヤー 2 の機能
• Telnet および SSH v1/v2、SNMP v1-v3、RADIUS、TACACS+、RMON などの管理機能

• スイッチング性能：720 Gbps（片方向）/1.44 Tbps（双方向）
• レイヤー 2/レイヤー 3のスループット（最大64バイトパケット）：1,071 Mpps（有線速度）
• 重量：9.84 kg（21.7 ポンド）（PSUおよびファンが取り付けられた状態）
• 外形寸法（高さ x 幅 x 奥行き）：4.37 x 44.09 x 52.02 cm（1.72 x 17.36 x 20.48 インチ）
• スイッチング モード：カットスルーおよびストアアンドフォワード
• フロントツーバックまたはバックツーフロントの気流（ホット アイル/コールド アイル導入に対応）
• 管理ポートと背面コンソール ポートの接続
• 予測平均故障間隔（MTBF）：150,000 時間
• 予測FIT（Failure in Time）：4,987

• 1 GbE SFP：24（40）（10 GbE 拡張モジュール使用時）
• 10 GbE SFP+：24（40/72）（10 GbE 拡張モジュール使用時/更に40 GbE 固定ポートでブレイクアウト ケーブルを使用）
• 40 GbE QSFP+：4（12）（拡張モジュール使用時）
  • 各 QSFP+ ポートを 10 GbE インターフェイス x 4 として構成可能
  • 各 QSFP+ ポートは1 つの 40 Gbps ポートとして構成可能
  • USB ポート
  • コンソール ポート
  • 管理ポート x 2：RJ-45 x 1 および SFP x 1
  • 対応トランシーバーおよびダイレクト アタッチ ケーブル
  • SFP+ 10 GbE 光モジュール
  • SFP+ DAC ケーブル：1/3/5 m ダイレクト アタッチ カッパー ケーブルおよび
    1/3/5/7/10 m アクティブ ダイレクト アタッチ カッパー ケーブル
  • SFP GbE 光/銅線モジュール
  • QSFP+ から SFP+ への 10 GbE ダイレクト アタッチ ブレークアウト カッパー ケーブル
    （1/3 m ダイレクト アタッチ銅線）

• 19 インチのサーバー ラックまたはデータコム ラック用の 4 ポスト汎用取り付けオプション

• フロントツーバックおよびバックツーフロントの冷却
• 消費電力を軽減する冗長可変速ファン

• 冗長構成（1+1）およびホットプラグ対応デュアル電源
• 110～240 V AC 電源（単相）
• -36～-72 V DC 電源
• フロントツーバックおよびバックツーフロントのエアフローに対応した冗長（N+1）ホットプラグ対応ファン モジュール

• システム当たりの MAC アドレス数：288,000^*
• VLAN ID の数：4,091
• LAG 当たりのポート数：32
• FCoE スケール：
  • FCoE VLAN/FC バーチャル ファブリック数：4,095
• ファイアウォール フィルター数：4,000
• IPv4 ユニキャスト ルート数：128,000 プレフィックス、208,000 ホスト ルート
• IPv4 マルチキャスト ルート数：104,000
• IPv6 マルチキャスト ルート数：52,000
• IPv6 ユニキャスト ルート数：64,000 個のプレフィックス
• アドレス解決プロトコル（ARP）エントリーの数：48,000
• ジャンボ フレーム：9,216 バイト

• ポートベース ACL（PACL）：受信/送信
• VLAN ベース ACL（VACL）：受信/送信
• ルーターベース ACL（RACL）：受信/送信
• システム当たりのハードウェアの ACL エントリー（ACE）：
  • 受信 ACL：1,536
  • 送信ACL：1,024
• 拒否パケットの ACL カウンター
• 許可パケットの ACL カウンター
• リスト中の ACL エントリーの追加/削除/変更機能（ACL 編集）
• L2-L4 ACL
• IPv6 ACL
• ループバック インターフェイスのファイアウォール フィルター
• 管理インターフェイスのファイアウォール フィルター

• MSTP（Multiple Spanning Tree Protocol）インスタンス数：64
• VSTP（VLAN Spanning Tree Protocol）インスタンス数：253

• スイッチ当たりのミラーリング宛先ポート数：4
• 最大ミラーリング セッション数：4
• スイッチ当たりのミラーリング宛先 VLAN 数：4

• STP - IEEE 802.1D（802.1D-2004）
• ラピッド スパニング ツリー プロトコル（RSTP）（IEEE 802.1w）、MSTP（IEEE 802.1s）
• ブリッジ プロトコル データ ユニット（BPDU）保護
• ループ保護
• ルート保護
• RSTP と VSTP の同時実行
• VLAN - IEEE 802.1Q VLAN トランキング
• RVI（Routed VLAN Interface）
• ポートベース VLAN
• MAC アドレス フィルタリング
• GRE トンネリング
• QinQ
• VLAN 変換
• インターフェイスへの静的 Mac アドレスの割り当て
• VLAN ごとの MAC 学習（制限）
• MAC 学習機能の無効化
• リンク アグリゲーションおよびリンク アグリゲーション コントロール プロトコル（LACP）（IEEE 802.3ad）
• ed IEEE 802.1AB LLDP（Link Layer Discovery Protocol）
• MAC 通知
• MAC アドレスのエージング構成
• MAC アドレス フィルタリング
• 永続的 MAC（スティッキー MAC）

• MC-LAG（Multi-Chassis Link Aggregation）： - レイヤー 2、レイヤー 3、VRRP、 STP
• RTG（Redundant trunk group）
• LAG 負荷共有アルゴリズム - ブリッジドまたはルーテッド（ユニキャスト/マルチキャスト）トラフィック
• IP：SIP、DIP（Dynamic Internet Protocol）、TCP/UDP ソース ポート、TCP/UDP 宛先ポート
• レイヤー 2 および非 IP：MAC SA、MAC DA、Ethertype、VLAN ID、送信元ポート
• FCoE パケット：SID（Source ID）、DID（Destination ID）、OXID（Originator exchange ID）、送信元ポート

• スタティック ルーティング
• ルーティング ポリシー
• ルーティング プロトコル（RIP、OSPF、IS-IS、BGP、MBGP）
• Virtual Router Redundancy Protocol（VRRP）
• BFD（Bidirectional Forwarding Detection）プロトコル
• 仮想ルーター
• DHCP（Dynamic Host Configuration Protocol）リレー
• プロキシー ARP（Address Resolution Protocol）
• マルチキャスト機能
• Internet Group Management Protocol（IGMP）：v1、v2、v3
• IGMP スヌーピング：v1、v2、v3
• IGMP フィルター
• PIM-SM
• Multicast Source Discovery Protocol（MSDP）
• セキュリティおよびフィルター
• セキュアなインターフェイス ログインとパスワード
• RADIUS
• TACACS+
• 受信/送信フィルター：許可/拒否、ポート フィルター、VLAN フィルター、ルーテッド フィルター（管理ポート フィルターを含む）
• フィルター動作：ロギング、システム ロギング、拒否、インターフェイスへのミラーリング、カウンター、転送クラスの割り当て、許可、ドロップ、ポリサー、マーク
• SSHv1、v2
• スタティック ARP サポート
• ストーム制御、ポート エラーの無効化、自動リカバリー
• 制御プレーン DoS 防御
• Dynamic ARP Inspection（DAI）
  • スティッキー MAC アドレス
• DHCP スヌーピング
• フィルター ベース フォワーディング
• IP ダイレクト ブロードキャスト トラフィック転送
• IPv4 over GRE（encap および decap）

• スタティック ルーティング
• ルーティング プロトコル（RIPng、OSPF v3、 IS-IS v6、 BGP v6）
• VRRP（Virtual Router Redundancy Protocol）v3
• IPv6 CoS（BA、MF 分類および書き直し、TC をベースにしたスケジューリング）
• IPv6 over MPLS lsp (6pe)
• IPv6 ping
• IPv6 traceroute
• 近傍検索検出プロトコル
• パス MTU 検出
• SNMP、 NTP、DNS、 RADIUS、TACACS+、AAA
• IPv6 ユニキャストの仮想ルーターのサポート

• L2 および L3 の QoS：分類、書き換え、キューイング
• レート制限：
  • 受信ポリシング：1 レート 2 カラー、2 レート 3 カラー
  • 送信ポリシング：ポリサー、ポリサーのマーク ダウン アクション
  • 送信シェーピング：1台あたりのキュー数、ポート数
• ポート当たり 12 のハードウェア キュー（ユニキャスト 8 とマルチキャスト 4）
• 絶対優先キューイング（LLQ）、SDWRR（Smoothed Deficit Weighted Round-Robin）、WRED（Weighted Random Early Detection）、重み付きテール ドロップ
• 802.1p リマーキング
• L2 分類基準：インターフェイス、MAC アドレス、Ethertype、802.1p、VLAN
• 輻輳回避機能：WRED
• Trust IEEE 802.1p（受信）
• ブリッジングされたパケットのリマーキング
• プライオリティベースのフロー制御（PFC） — IEEE 802.1Qbb
• DCBX（Data Center Bridging Exchange Protocol）、DCBx FCoE、iSCSI TLV（タイプ、長さ、値）
• d FCoE（Fibre Channel over Ethernet）
• FCoE トランジット スイッチ（FIP スヌーピング ACL インストール）
• 仮想ファイバーチャネル ゲートウェイ
• CoE セッション パスの学習
• FCoE セッションの正常性モニタリング
• グレースフルリスタート（FIP スヌーピング）
• FC-BB-6 VN2VN スヌーピング

• 40 GbE および 10 GbE のバーチャル シャーシ ポート
• バーチャル シャーシ ルーティング エンジン（RE）指定
• バーチャル シャーシ プレプロビジョニング（プラグアンドプレイ）
• バーチャル シャーシ ポートの自動 LAG 形成
• EX4300-EX4600 間の混合バーチャル シャーシ対応（データセンターのみ）
• バーチャル シャーシ メンバー間での FCoE トランジット
• バーチャル シャーシ ポート上の QoS
• ローカル指定転送
• グレースフル ルーティング エンジン スイッチオーバー（GRES）
• ノンストップルーティング(NSR)
• ノンストップ ブリッジング（NSB）
• 分散型アグリゲーション インターフェースの監視
• 制御プレーン保護（バーチャル RE）

• ISSU（スタンドアロンおよび MC LAG 構成の場合）
• Bidirectional Forwarding Detection（BFD）
• UFD（Uplink Failure Detection）
• バーチャル シャーシ構成のグレースフル ルーティング エンジン スイッチオーバー（GRES）
• バーチャル シャーシ構成のノンストップ ブリッジング（NSB）
• バーチャル シャーシ構成のノンストップ ルーティング（NSR）
• バーチャル シャーシ構成のノンストップ ソフトウェア アップグレード（NSSU）

• VRF
• 2ラベル スタック
• スタティック ラベルスイッチ パス（LSP）
• RSVP ベースの LSP シグナリング
• RSVPベースのLSPシグナリング
• LDPトンネリング（LDP over RSVP）
• MPLS class of service (CoS)
• MPLS access control list (ACL)/policers
• MPLS LSR サポート
• push、swap、 pop、IPルックアップ
• IPv6 トンネリング（6PE）（IPv4 MPLS バックボーン経由）
• MPLS OAM（運用、管理、保守）
• LSP ping
• IPv4 L3VPN（RFC 2547、4364）
• Ethernet-over-MPLS (L2 回線)
• レイヤー 3 VPN (L3VPN)
• レイヤー 2 VPN (L2VPN)
• リンク保護
• MPLS 高速再ルート（FRR）- 1:1 保護
• ノードリンク保護

• ジュニパーミストのキャンパス向け有線保証
• キャンパス向けJunosスペース・ネットワーク・ディレクター
• Junosスペース^®マネジメント

• Junos Web ソフトウェア（J-Web）
• ロールベースの CLI 管理およびアクセス
• コンソール、Telnet、SSH 経由の CLI
• 拡張 ping および traceroute
• Junos OS 設定レスキューおよびロールバック
• イメージ ロールバック
• SNMP v1/v2/v3
• Junos XML 管理プロトコル
• sFlow v5
• DHCP サーバー
• L2 VLAN & L3 インターフェイスの DHCP リレー（オプション 82）
• DHCP ローカルサーバーのサポート
• 高頻度の統計情報収集
• ポートおよびシステム用ビーコン LED
• 自動化およびオーケストレーション
• ゼロタッチ プロビジョニング（ZTP）
• OpenStack Neutron プラグイン
• Puppet
• Chef
• Junos OS イベント、コミット、および運用スクリプト
• Python/TCL/Perl で記述されたスクリプトを実行する機能

• ポート型
• LAG ポート
• VLAN型
• フィルターベース
• ローカルへのミラーリング
• ローカル/L2 リモートアナライザ（IPv4 および IPv6 フレーム用の SPAN、RSPAN）
• リモートの宛先へのミラーリング（L2 over VLAN）
• Insight Technology（マイクロバーストの監視とレポート）

• IEEE 802.1D
• IEEE 802.1w
• IEEE 802.1
• IEEE 802.1Q
• IEEE 802.1p
• IEEE 802.1ad
• IEEE 802.3ad
• IEEE 802.1AB
• IEEE 802.3x
• IEEE 802.1Qbb
• IEEE 802.1Qaz

• RFC 768 UDP
• RFC 783 Trivial File Transfer Protocol（TFTP）
• RFC 791 IP
• RFC 792 ICMP
• RFC 793 TCP
• RFC 826 ARP
• RFC 854 Telnet client and server
• RFC 894 IP over Ethernet
• RFC 903 RARP
• RFC 906 TFTP Bootstrap
• RFC 951 1542 BootP
• RFC 1058 Routing Information Protocol
• RFC 1112 IGMP v1
• RFC 1122 Host requirements
• RFC 1142 OSI IS-IS Intra-domain Routing Protocol
• RFC 1256 IPv4 ICMP Router Discovery（IRDP）
• RFC 1492 TACACS+
• RFC 1519 Classless Interdomain Routing（CIDR）
• RFC 1587 OSPF not-so-stubby area（NSSA）Option
• RFC 1591 Domain Name System（DNS）
• RFC 1745 BGP4/IDRP for IP—OSPF Interaction
• RFC 1772 Application of the Border Gateway Protocol in the Internet
• RFC 1812 Requirements for IP Version 4 routers
• RFC 1997 BGP Communities Attribute
• RFC 2030 SNTP, Simple Network Time Protocol
• RFC 2068 HTTP server
• RFC 2131 BOOTP/DHCP Relay Agent and Dynamic Host
• RFC 2138 RADIUS Authentication
• RFC 2139 RADIUS Accounting
• RFC 2154 OSPF w/Digital Signatures (Password, MD-5)
• RFC 2236 IGMP v2
• RFC 2267 Network Ingress Filtering
• RFC 2328 OSPF v2（Edge Mode）
• RFC 2338 VRRP
• RFC 2362 PIM-SM（edge mode）
• RFC 2370 OSPF Opaque link-state advertisement (LSA) Option
• RFC 2385 Protection of BGP Sessions via the TCP Message Digest 5 (MD5) Signature Option
• RFC 2439 BGP Route Flap Damping
• RFC 2453 RIP v2
• RFC 2474 Definition of the Differentiated Services Field in the IPv4 and IPv6 Headers
• RFC 2597 Assured Forwarding PHB（per-hop behavior）Group
• RFC 2598 An Expedited Forwarding PHB
• RFC 2697 A Single Rate Three Color Marker
• RFC 2698 A Two Rate Three Color Marker
• RFC 2796 BGP Route Reflection—An Alternative to Full Mesh IBGP
• RFC 2918 Route Refresh Capability for BGP-4
• RFC 3065 Autonomous System Confederations for BGP
• RFC 3376 IGMP v3 (ソース固有のマルチキャスト インクルード モードのみ)
• RFC 3392 Capabilities Advertisement with BGP-4
• RFC 3446 Anycast RP
• RFC 3569 SSM
• RFC 3618 MSDP
• RFC 3623 Graceful OSPF Restart
• RFC 4271 Border Gateway Protocol 4（BGP-4）
• RFC 4360 BGP Extended Communities Attribute
• RFC 4456 BGP Route Reflection: An Alternative to Full Mesh Internal BGP（IBGP）
• RFC 4486 Subcodes for BGP Cease Notification Message
• RFC 4724 Graceful Restart Mechanism for BGP
• RFC 4812 OSPF Restart Signaling
• RFC 4893 BGP Support for Four-octet AS Number Space
• RFC 5176 Dynamic Authorization Extensions to RADIUS
• RFC 5396 Textual Representation of Autonomous System (AS) Numbers
• RFC 5668 4-Octet AS Specific BGP Extended Community
• RFC 5880 Bidirectional Forwarding Detection（BFD）
• DHCP（Dynamic Host Configuration Protocol）サーバー

• RFC 1155 SMI
• RFC 1157 SNMPv1
• RFC 1212, RFC 1213, RFC 1215 MIB-II, Ethernet-Like MIB, and TRAPs
• RFC 1850 OSPFv2 MIB
• RFC 1901 Introduction to Community-based SNMPv2
• RFC 2011 SNMPv2 for Internet protocol using SMIv2
• RFC 2012 SNMPv2 for transmission control protocol using SMIv2
• RFC 2013 SNMPv2 for user datagram protocol using SMIv2
• RFC 2233, The Interfaces Group MIB using SMIv2
• RFC 2287 System Application Packages MIB
• RFC 2570 Introduction to Version 3 of the Internet-standard Network Management Framework
• RFC 2571 An Architecture for describing SNMP Management Frameworks（read-only access）
• RFC 2572 Message Processing and Dispatching for the SNMP（read-only access）
• RFC 2576 Coexistence between SNMP Version 1, Version 2, and Version 3
• RFC 2578 SNMP Structure of Management Information MIB
• RFC 2579 SNMP Textual Conventions for SMIv2
• RFC 2580 Conformance Statements for SMIv2
• RFC 2665 Ethernet-like interface MIB
• RFC 2787 VRRP MIB
• RFC 2790 Host Resources MIB
• RFC 2819 RMON MIB
• RFC 2863 Interface Group MIB
• RFC 2932 IPv4 Multicast MIB
• RFC 3410 Introduction and Applicability Statements for Internet Standard Management Framework
• RFC 3411 An architecture for describing SNMP Management Frameworks
• RFC 3412 Message Processing and Dispatching for the SNMP
• RFC 3413 Simple Network Management Protocol (SNMP)（プロキシー MIB を除く全 MIP がサポート対象）
• RFC 3414 User-based Security Model（USM）for version 3 of SNMPv3
• RFC 3415 View-based Access Control Model（VACM）for the SNMP
• RFC 3416 Version 2 of the Protocol Operations for the SNMP
• RFC 3417 Transport Mappings for the SNMP
• RFC 3418 Management Information Base（MIB）for the SNMP
• RFC 3584 Coexistence between Version 1, Version 2, and Version 3 of the Internet-standard Network Management Framework
• RFC 3826 The Advanced Encryption Standard (AES) Cipher Algorithm in the SNMP User-based Security Model
• RFC 4188 Definitions of Managed Objects for Bridges
• RFC 4318 Definitions of Managed Objects for Bridges with Rapid Spanning Tree Protocol
• RFC 4363b Q-Bridge VLAN MIB

• CAN/CSA-C22.2 No. 60950-1 (2007) Information Technology Equipment—Safety
• UL 60950-1 (2nd Ed.) Information Technology Equipment—Safety
• EN 60950-1 (2005) Information Technology Equipment—Safety
• IEC 60950-1 (2005) Information Technology Equipment—Safety（国ごとの違いに対応）：CB Scheme report.
• EN 60825-1 +A1+A2 (1994) Safety of Laser Products—Part 1: Equipment Classification
• GR-63-Core (2006) Network Equipment, Building Systems (NEBS) Physical Protection
• GR-1089-Core (2006) EMC and Electrical Safety for Network Telecommunications Equipment
• SR-3580（1995）NEBS 指標レベル（レベル 3）

• FCC 47CFR、パート 15 クラス A (2009) 米国放射妨害波
• EN 55022 クラス A (2006)+ A1 2007 欧州放射妨害波
• VCCI クラス A (2007) 日本放射妨害波
• BSMI CNS 13438 and NCC C6357 Taiwan Radiated Emissions
• AS/NZS CISPR22:2009

 有害物質の使用制限（RoHS）6/6

   中国版 RoHS（有害物質の使用制限）

 化学物質の登録、評価、認可、制限に関する規則（REACH）

   Waste Electronics and Electrical Equipment (WEEE)

    リサイクル材

   80 プラス シルバー PSU 効率

• Common Language Equipment Identifier（CLEI）コード

• 動作時温度：0～40℃（32～104°F）
• 保管時温度：-40～70°C（-40～158°F）
• 動作時高度：最大 2000
• 動作時相対湿度：5～90%（結露しないこと）
• 非動作時相対湿度：0～95%（結露しないこと）

保証情報については、www.juniper.net/support/warranty/をご覧ください。

ジュニパーネットワークスは、ネットワークの高速化、拡張、最適化を実現する高度なパフォーマンスサービスに対応するリーダーです。当社のサービスをご利用いただくと、コストを削減し、リスクを最小限に抑えながら、業務効率を最大限に高めることが可能となり、ネットワークへの投資から早期に収益を図ることができます。また、ネットワークを最適化することで、必要なパフォーマンスレベルや信頼性、可用性を維持し、卓越した運用を実現します。詳細については、www.juniper.net/jp/ja/products-services をご覧ください。

ジュニパーネットワークスは、ネットワーク運用を大幅に簡素化し、エンドユーザーに優れたエクスペリエンスを提供することを目指しています。業界をリードするインサイト、自動化、セキュリティ、AIを提供する当社のソリューションで、真のビジネス成果をもたらします。つながりを強めれば、人々の絆がより深まり、幸福、持続可能性、平等という世界最大の課題を解決できるとジュニパーは信じています。
