EX4400シリーズイーサネットスイッチデータシート

データシートをダウンロード

製品概要

EX4400シリーズのイーサネットアクセススイッチは、AI時代に対応するエンタープライズキャンパスおよびブランチ、データセンターネットワークにセキュアなクラウド対応のアクセスを提供します。最大3600WのPoE電力を供給するこのプラットフォームは、継続的なセキュリティへのニーズをサポートすることで、ネットワークパフォーマンスと可視性を向上させます。

EX4400は、Juniper Mist Wired Assuranceの基盤となるインフラストラクチャの一部として、クラウド向けの設計となっており、クラウドによって管理されます。このスイッチは、Mist AIを活用して操作を簡略化し、接続されたデバイスのエクスペリエンスの可視性を高めることで、アクセスレイヤースイッチングにエクスペリエンスファーストの斬新なアプローチを提供します。

EX4400 48F 前面（上面図）

製品の説明

Juniper Networks®EX4400シリーズイーサネットスイッチは、エンタープライズのキャンパスおよびブランチ、データセンターネットワークに最適な安全でクラウド対応のポートフォリオを提供します。EX4400スイッチは、クラウドのシンプルさ、Mist AI™の優れた能力、クラス最高のセキュリティとパフォーマンスを備えた堅牢なハードウェア基盤を組み合わせて、クラウド、モバイルおよびIoT時代におけるアクセススイッチに新たなアプローチを提供します。Juniper Mist™ Wired Assuranceを使用することで、EX4400スイッチをクラウドから簡単にオンボーディング、構成、管理することができます。これにより、運用が簡素化され、可視性が向上し、接続されたデバイスとユーザーのエクスペリエンスが最適化されます。

主な機能

  • クラウド対応で、Juniper Mist Wired Assuranceおよび仮想ネットワークアシスタント「Marvis」が含まれるMist AIを搭載
  • Ethernet VPN–Virtual Extensible LAN (EVPN-VXLAN) を使ってレイヤーにアクセス
  • メディアアクセス制御セキュリティ（MACsec）AES256を使用したエンドツーエンドの暗号化
  • IEEE 802.3bzマルチギガビット
  • IEEE 802.3bt パワーオーバーイーサネット（PoE++）
  • WiFi 7対応スイッチで、スイッチあたり最大3600WのPoE電力を実現
  • GBP（グループベースポリシー）を使用したスタンダードベースのマイクロセグメンテーション
  • 異常検知のためのトラフィックフローを監視するフローベースのテレメトリ
  • 高精度時刻同期プロトコル - 透過クロック
  • 10台までのバーチャルシャーシをサポート

レイヤー2およびレイヤー3全機能を提供するEX4400は、キャンパスおよびブランチ、データセンターのトップオブラックなど、さまざまな環境への導入を可能にします。ジュニパーのバーチャルシャーシテクノロジーにより、最大10台のEX4400スイッチをシームレスに相互接続し、単一のデバイスとして管理できるため、拡張性に優れた従量課金制のソリューションとして、ネットワーク環境の拡張を実現します。EX4400モデルは最大3600WのPoE電力を供給するため、Wi-Fi 7の導入、照明、IoTセンサー、HVAC、管理システムなどのスマートビルや、その他の電力消費の多いPoEエンドポイントのサポートに最適です。

EX4400シリーズには10種類のベースSKUがあります。

  • EX4400-48MXPは、12 x 100M/1/2.5/5/10GbEおよび36 x 100M/1/2.5GbEのPoEアクセスポートを提供し、総電力容量3600W PoEポート当たり最大90Wを提供します（2つの電源を使用）。
  • EX4400-48MPは、12 x 100M/1/2.5/5/10GbEおよび36 x 100M/1/2.5GbEのPoEアクセスポートを提供し、総電力容量2200W PoEポート当たり最大90Wを提供します（2つの電源を使用）。
  • EX4400-24MPは、24 x 100M/1/2.5/5/10GbEのPoEアクセスポートを提供し、総電力容量1776W PoEでポートあたり最大90Wを提供します（2つの電源を使用）。オプションの1600W電源2台で、合計2160WのPoE予算を実現します。
  • EX4400-24Tは、24 x 1GbEの非PoEアクセスポートを提供します。
  • EX4400-24Pは、24 x 1GbEのPoEアクセスポートを提供し、総電力容量1806W PoEでポートあたり最大90Wを供給します（2つの電源を使用）。オプションの1600W電源2台で、合計2160WのPoE予算を実現します。
  • EX4400-48XPは、48 x 1GbEのPoEアクセスポートを提供し、総電力容量3600W PoEでポートあたり最大90Wを提供します（2つの電源を使用）。
  • EX4400-48Pは、48 x 1GbE PoEのアクセスポートを提供し、総電力容量2200W PoEでポートあたり最大90Wを供給します（2つの電源を使用）。
  • EX4400-24Xは、24 x 10GbEのSFP+ファイバアクセス/ディストリビューションポートを提供します。
  • EX4400-48Fは、12 x 10GbE SFP+および36 x 1GbE SFPファイバーアクセスポートを提供します。

注：EX4400-24Xは、アクセススイッチまたはディストリビューションレイヤースイッチとして使用できます。

各EX4400モデルには、オプションの4 x 1/10GbE SFP+、4 x 1/10/25GbE SFP28、1 x 100GbE QSFP28拡張モジュールがあります。EX4400スイッチには、アップリンク接続用のイーサネットポートとして再設定できるバーチャルシャーシ接続をサポートする専用100GbEポートが2つ含まれています。100GbEポートでは、バーチャルシャーシ接続やアップリンク接続向けに40GbEオプティクスも使用できます。また、EX4400スイッチは、ホットスワップ対応の冗長電源やフィールド交換可能なファンなどの高可用性（HA）機能を備えており、稼働時間を最大限に高めます。さらに、PoE対応EX4400スイッチモデルは、スタンダードベースの802.3af/at/bt（PoE/PoE+/PoE+）を提供し、あらゆるアクセスポートで最大90ワットを供給します。EX4400スイッチは、高速なPoE機能を実現するように設定することができ、これによりスイッチに電源が投入されてから数秒以内に、接続されたPoEデバイスにPoE給電を行うことができます。さらに、EX4400スイッチはパーペチュアルPoEをサポートしており、スイッチの再起動時であってもPoE電源デバイス（PD）に途切れることなく電力を供給します。



アーキテクチャと主要コンポーネント

Mist AIを搭載したJuniper Mist Wired Assuranceによるクラウド管理

EX4400スイッチは、AIを活用した自動化とインサイトによりエンドユーザーと接続デバイスのエクスペリエンスを最適化するJuniper Mist Wired Assuranceにより、クラウドから迅速かつ容易にオンボーディング（Day 0）、プロビジョニング（Day 1）、管理（Day 2+）を行うことが可能です。EX4400は、Mist AI向けにJunos®オペレーティングシステムの豊富なテレメトリデータを提供し、これにより運用を簡素化し、平均修復時間（MTTR）を短縮し、トラブルシューティングを効率化します。詳細については、Juniper Mist Wired Assuranceのデータシート（英語）をご覧ください。

Juniper Mist Wired Assuranceに加え、Self-Driving Network™の主要部分である仮想ネットワークアシスタント「Marvis」により、対話型のMist AIエンジンが実現します。IT運用チームをデジタルで拡張するMarvisから、自動修正または推奨アクションが提供されるため、IT運用チームはネットワーク運用のトラブルシューティングと管理を効率化できます。

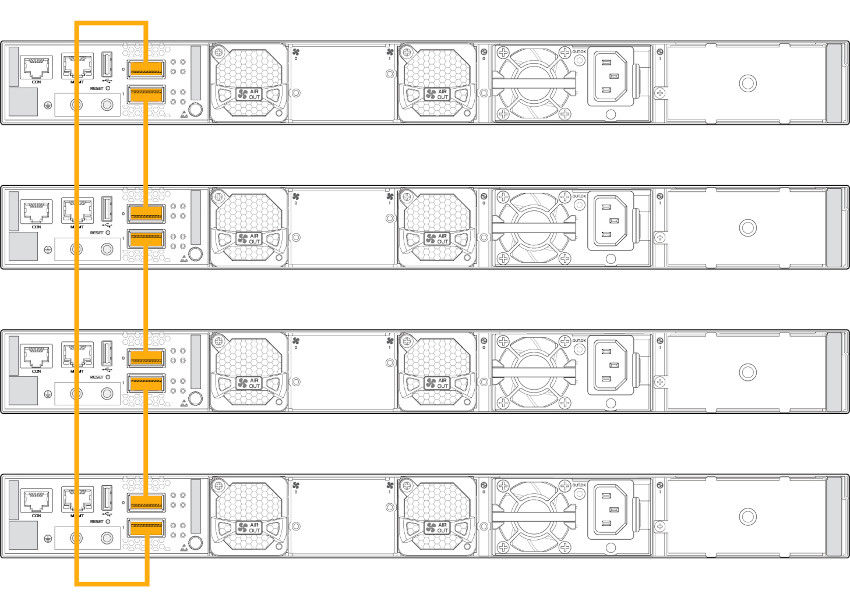

EX4400 Virtual Chassis configuration interconnected via dedicated rear-panel 100GbE ports

図1：専用のリアパネル100GbEポートを介して相互接続されたEX4400バーチャルシャーシ構成

EVPN-VXLANテクノロジー

大部分の従来のキャンパスネットワークには、エンドポイントが少なく、小規模で静的なキャンパス向けに機能する単一ベンダーのシャーシベースのアーキテクチャを使用しています。しかしこのアプローチは、最新のキャンパスネットワークの変化するニーズをサポートするには厳格すぎます。EX4400はEVPN-VXLANをサポートしており、エンドツーエンドのファブリックをコアからアクセスレイヤーに拡張します。

EVPN-VXLANファブリックは、オープンな標準規格に基づいて構築されたシンプルでプログラム可能で拡張性に優れたアーキテクチャです。このテクノロジーをデータセンターとキャンパスの両方に適用すると、アーキテクチャの一貫性を実現できます。キャンパスEVPN-VXLANアーキテクチャは、レイヤー3 IPベースのアンダーレイネットワークとEVPN-VXLANオーバーレイネットワークを使用します。EVPNコントロールプレーンを備えたVXLANベースの柔軟なオーバーレイネットワークは、ネットワーク全体でレイヤー2およびレイヤー3接続を効率的に提供します。

キャンパスネットワークにおけるEVPN-VXLANの主なメリットは次のとおりです。

  • ネットワーク全体で一貫したVLANが得られる柔軟性：エンドポイントはネットワーク内のどこにでも配置でき、同じ論理L2ネットワークに接続された状態を維持できるため、仮想トポロジーを物理トポロジーから切り離すことができます。
  • グループベースのポリシーを使用したマイクロセグメンテーション：EVPN-VXLANベースのアーキテクチャを備えたグループベースのポリシー（GBP）により、L2およびL3VPNをサポートするキャンパス全体で共通のポリシーとサービスを展開できます。
  • 拡張性：EVPNコントロールプレーンでは、ビジネスの成長とともにコア、アグリゲーション、アクセスレイヤーのデバイスを追加することで、ネットワークの再設計やフォークリフトによるアップグレードを行うことなく、簡単にスケールアウトできます。レイヤー3 IPベースアンダーレイと、EVPN-VXLANオーバーレイを使用することで、キャンパスネットワーク事業者は、従来のレイヤー2イーサネットベースのアーキテクチャによるネットワークよりも大規模で耐障害性の高いネットワークを導入できます。



バーチャルシャーシテクノロジー

ジュニパーのバーチャルシャーシテクノロジーは、複数のスイッチを相互接続して単一の論理ユニットとして動作させ、すべてのプラットフォームを1つのバーチャルデバイスとして管理できます。

2つの100GbEポートを使用して、最大10台のEX4400スイッチをバーチャルシャーシとして相互接続できます。これらのポートは、EX4400-24Xではフロントパネル上、その他のEX4400スイッチではリアパネル上にあります。100Gおよび40Gオプティクスに対応しており、デフォルトでバーチャルシャーシポートとして設定されています（EX4400-24Xを除く）。

100GbEアップリンクとして、これらのポートを4 x 10GbE/25GbEイーサネットアップリンクポートとしてチャネル化することもできます。

EX4400スイッチは、バーチャルシャーシを形成するためのHiGigプロトコルとHiGig over Ethernet（HGoE）プロトコルをサポートします。ただし、EX4400-24Xは、バーチャルシャーシ形成用のHGoEプロトコルのみをサポートします。EX4400スイッチ（EX4400-24Xを除く）で構成されたバーチャルシャーシでは、HiGigプロトコル（デフォルト）またはHGoEプロトコルのいずれかを使用できます。EX4400-24Xスイッチのみで構成されたバーチャルシャーシや、EX4400およびEX4400-24Xスイッチが混在している場合は、HGoEプロトコルを使用してバーチャルシャーシを形成する必要があります。



フローベーステレメトリ

フローベースのテレメトリによりフローレベルの分析が可能になり、ネットワーク管理者がCPUに負担をかけることなく、EX4400でトラフィックフローを監視できます。これでフロー異常の監視、ベースライニング、および検出が向上し、ネットワークセキュリティが改善します。例えば、攻撃により事前に設定したフローしきい値が侵害された場合、IP Flow Information Export（IPFIX）アラートを外部サーバーに送信し、攻撃を迅速に特定することができます。ネットワーク管理者は、トラフィックの詳しい調査やポートの隔離などの特定のワークフローを自動化して、問題をトリアージすることもできます。



特長とメリット

Juniper Mist Wired Assuranceで簡素化された運用

EX4400は、 Juniper Mist Wired Assuranceにより完全にクラウドオンボーディング、プロビジョニング、管理を行います。EX4400は、Day 0からDay 2+の運用を簡素化することで、AI for IT Operations（AIOps）を実現する豊富なテレメトリを提供するように一から設計されています。Juniper Mist Wired Assuranceは、以下の機能により、トラブルシューティングを容易にし、解決までの時間を短縮するための、スイッチに関する詳細なインサイトを提供します。

  • Day 0の運用：グリーンフィールドスイッチまたは購入したすべてのスイッチを単一のアクティベーションコードでシームレスにオンボーディングできる、真にプラグアンドプレイのシンプルさを提供します。アダプトスイッチプロセスを使用して、ブラウンフィールドスイッチをオンボーディングすることもできます。
  • Day 1運用：テンプレートベースの構成モデルを実装し、従来のファブリックやキャンパスファブリックの展開を一括して行うことができます。一方で、サイトあるいはスイッチ固有のカスタム属性を適用するために必要な柔軟性と制御性も維持されます。ダイナミックポートプロファイルによるポートの設定の自動化。
  • Day 2運用： Juniper Mist Wired AssuranceのAIを活用して、接続前と接続後の主要なメトリクスを用いることで、スループット、接続の成功、スイッチの健全性、スイッチの帯域幅などのサービスレベルの期待に応えます（図2を参照）。Marvis Actionsの自動運転機能を追加し、VLANの欠落、DHCP障害スコープ、有線認証障害、ケーブル不良、ポートネゴシエーションの不一致、何度も障害が発生するクライアント、L2ループの検出、ポートの誤設定、トラフィックループなどの見つけるのが困難な問題を検出します（図3を参照）。Juniper Mist Cloudを通して、ソフトウェアのアップグレードを簡単に実行できます。EX4400スイッチは、セキュアパケットキャプチャ（pcap）と外部コレクター（クラウド）へのエクスポートもサポートしており、不十分なネットワークエクスペリエンスの監視とトラブルシューティングをサポートします。

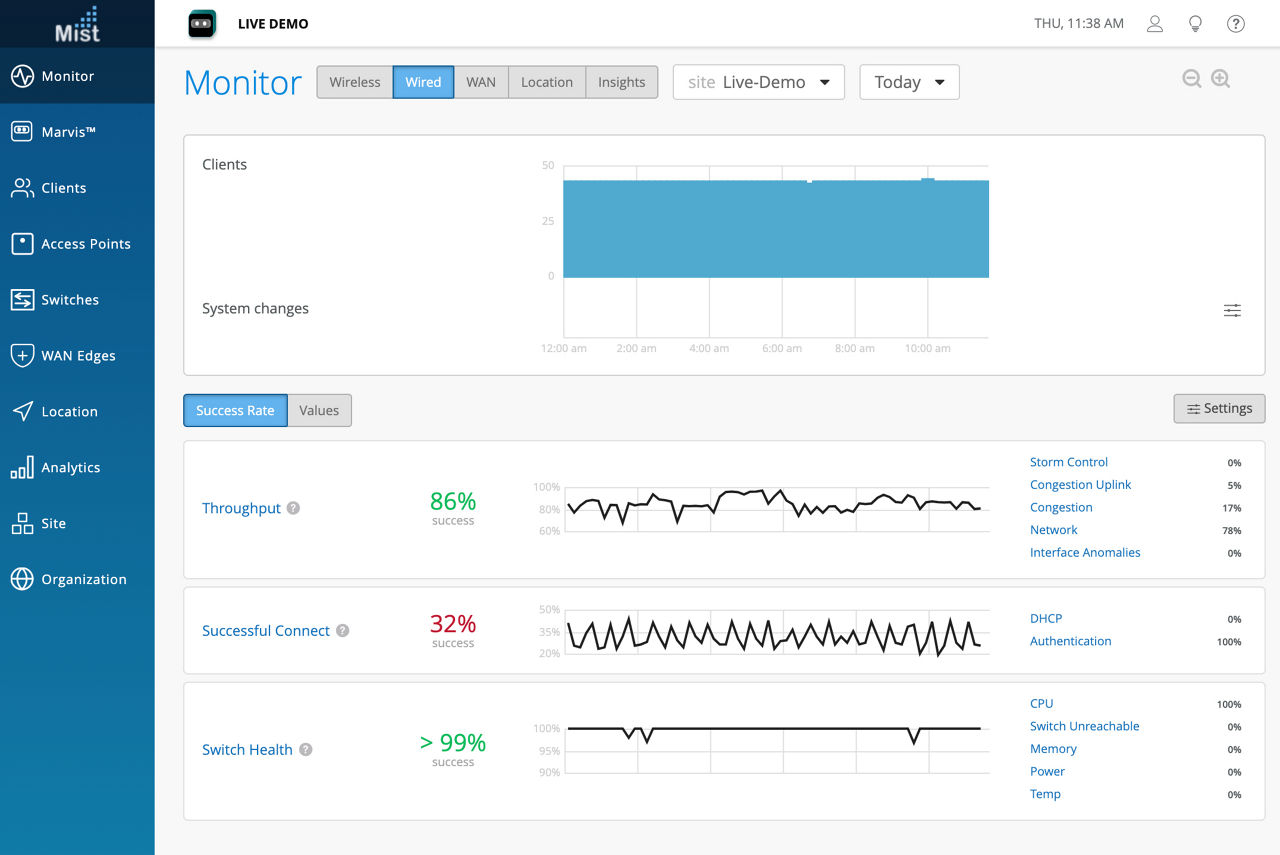

Juniper Mist Wired Assurance service-level expectations screen

図2：Juniper Mist Wired Assuranceのサービスレベル期待値の画面

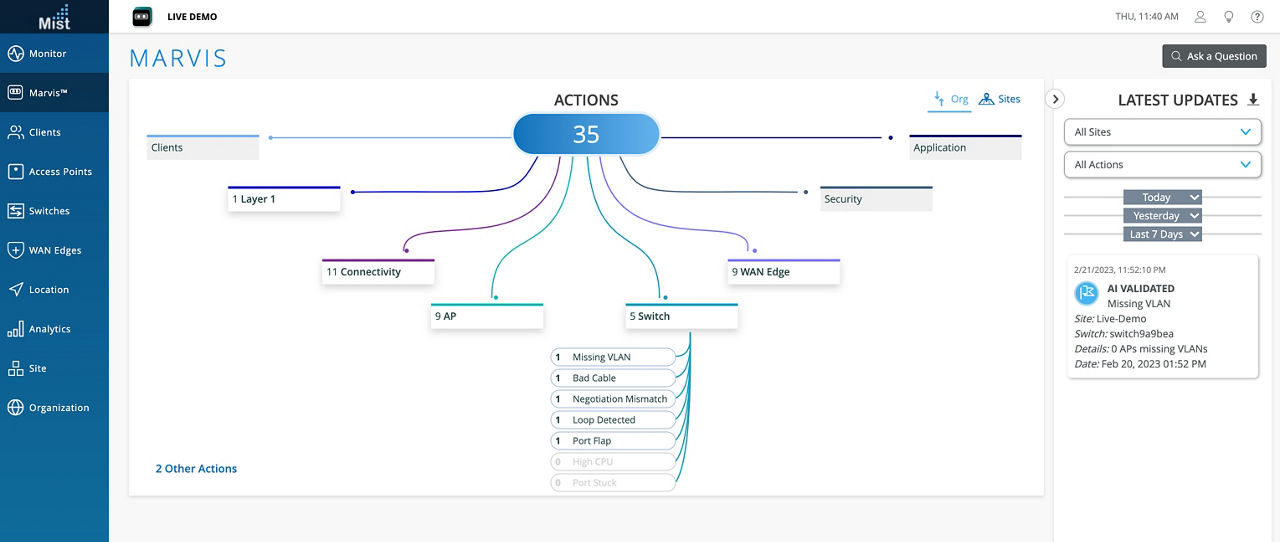

Marvis Actions for wired switches

図3：有線スイッチ向けMarvis Actions

Marvisを追加することで、EXシリーズスイッチの自動修正や外部システムに対する推奨アクションを通じて、ネットワーク運用を簡素化し、トラブルシューティングを効率化するSelf-Driving Networkを構築できます。

詳細については、Juniper Mist Wired Assuranceをご覧ください。



EX4400の導入

EX4400スイッチは、キャンパスおよびブランチアクセスやディストリビューションレイヤーネットワークに導入することも、データセンター環境のトップオブラックスイッチとして導入することもできます。 10GbE/25GbE/40GbE/100GbEアップリンクは、EVPNマルチホーミングなどの技術をサポートします。



キャンパスコア、ディストリビューション、アクセスにEVPN-VXLANを利用

ジュニパーでは、検証済みのEVPN-VXLANキャンパスファブリックを自由に選択でき、規模やセグメンテーションの要件が異なるさまざまなネットワークに対応します。

  • EVPNマルチホーミング（コラプストコアまたはディストリビューション）：コラプストコアアーキテクチャーは、コア層とディストリビューション層を1台のスイッチに統合し、従来の3層の階層型ネットワークを2層型ネットワークに変換します。コラプストコア上にEVPNマルチホーミングを設けることで、アクセスレイヤーからコアレイヤーにリンクアグリゲーション機能を提供することができ、キャンパスネットワーク全体でSTP（スパニングツリープロトコル）が不要になります。このトポロジーは、小規模から中規模の分散型企業ネットワークに最適であり、ネットワーク全体で一貫したVLANを使用できます。このトポロジーは、ESI（イーサネットセグメント識別子）LAG（リンクアグリゲーション）を使用した、スタンダードベースのプロトコルです。
  • キャンパスファブリックのコアディストリビューション：EVPN VXLANをコア層とディストリビューション層にまたがって構成すると、キャンパスファブリックのコアディストリビューションアーキテクチャとなり、2つのモードで構成することができます（中央またはエッジでルーティングされたブリッジングオーバーレイ）。このアーキテクチャは、管理者が既存ネットワークの全アクセススイッチをアップグレードすることなくキャンパスファブリックIP Closに移行する機会を提供し、同時にキャンパスファブリックへの移行によるメリットをもたらし、ネットワークのスケールアウトを容易に行う方法を提供します。
  • キャンパスファブリックIP Clos：EVPN VXLANがアクセスを含むすべてのレイヤーに設定されている場合、キャンパスファブリックIP Closアーキテクチャと呼ばれます。このモデルは、VXLANトンネルがアクセスレイヤーで終端されることから、「エンドツーエンド」とも呼ばれます。アクセス層でVXLANを使用することで、ポリシーの適用とマイクロセグメンテーションを（ソースに最も近い）アクセス層で実施し、スタンダードベースのグループベースポリシー（GBP）を使用してVLAN内でもトラフィックをセグメント化することができます。GBPタグは、Juniper Mist Cloud NACによるRadiusトランザクションの一部として、クライアントに動的に割り当てられます。このトポロジーは、マクロとマイクロセグメンテーションを必要とする中小規模、および大規模なキャンパスアーキテクチャで機能します。

これらすべてのEVPN-VXLAN導入モードにおいて、EX4400スイッチはスタンドアロンまたはバーチャルシャーシ構成で使用できます。3つのトポロジーはすべてスタンダードベースであり、サードパーティベンダーと相互運用性があります。

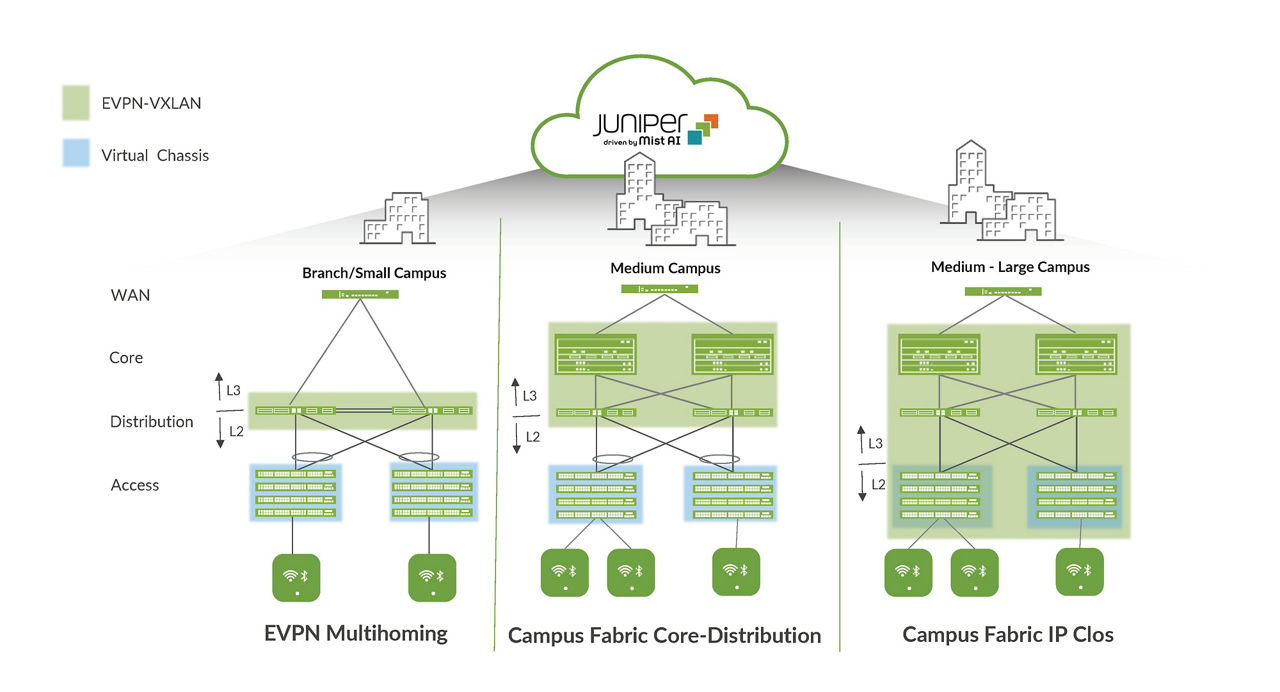

Campus fabrics showing Virtual Chassis and EVPN-VXLAN architectures

図4：バーチャルシャーシやEVPN-VXLANベースのアーキテクチャを採用したキャンパスファブリック

ジュニパーによるAIを活用したキャンパスファブリックの管理

Mist Cloud

ジュニパーのMist Wired Assuranceは、キャンパスファブリックにクラウド管理とMist AIをもたらします。従来のネットワーク管理からAIネイティブ運用へと移行する際の新たな基準を確立すると同時に、接続されたデバイスのエクスペリエンスを向上します。Juniper Mist Cloudは以下を可能にすることで、キャンパスファブリックアーキテクチャの展開および管理を効率化します。

  • 自動化された導入とゼロタッチ導入（ZTD）
  • 異常検知
  • 根本的原因の分析

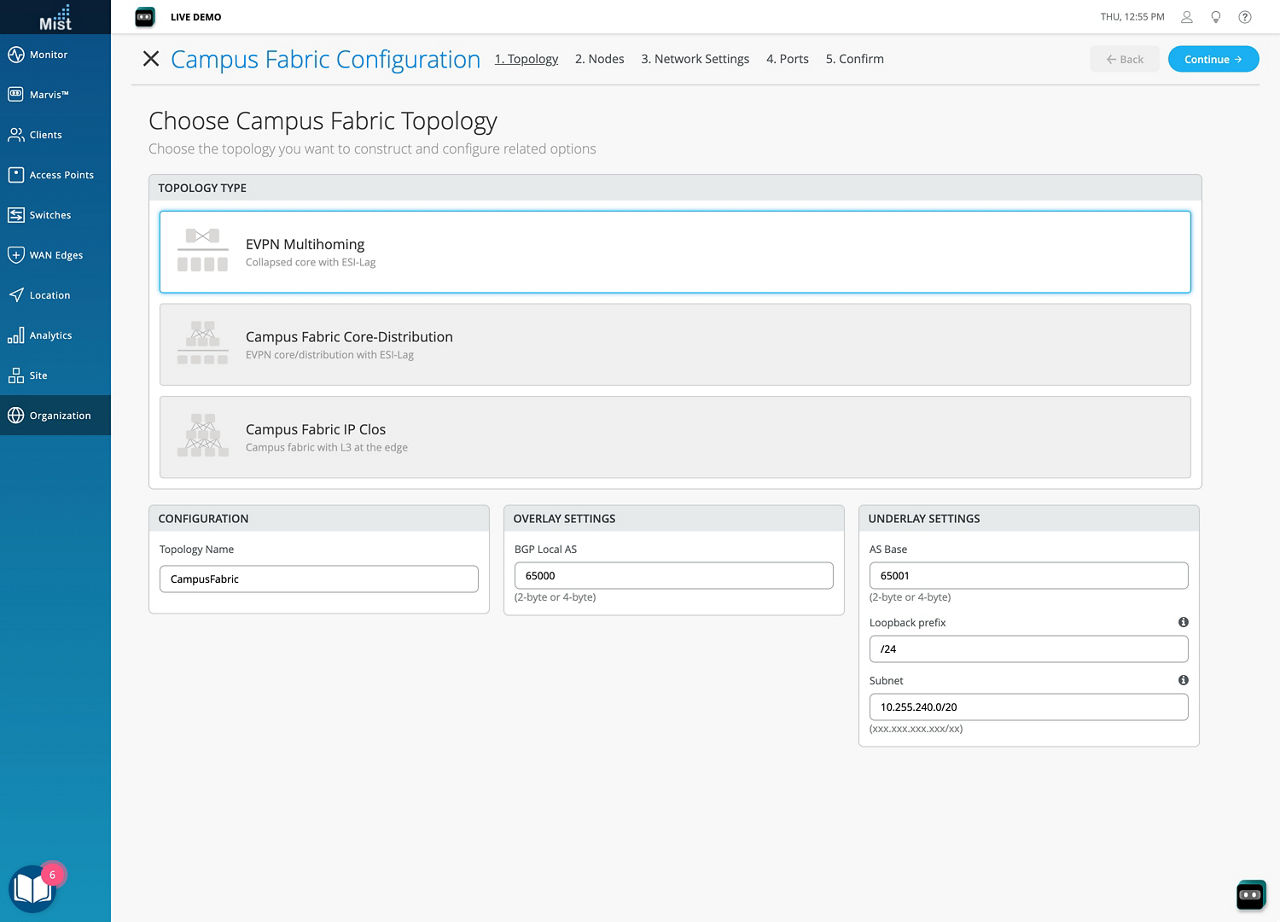

EVPN multihoming configuration via the Juniper Mist cloud

図 5：Juniper Mist CloudによるEVPNマルチホーミングの構成

シャーシクラスの可用性

EX4400スイッチは、冗長電源とファンによる高可用性、グレースフルルーティングエンジンスイッチオーバー（GRES）、バーチャルシャーシ構成でのノンストップブリッジングおよびルーティングを提供します。

オンラインシャーシ構成では、各EX4400スイッチがルーティングエンジン（RE）として機能します。2台以上のEX4400スイッチが相互接続されている場合、単一のコントロールプレーンをすべてのオンラインシャーシメンバースイッチで共有します。Junos OSは、マスター（アクティブ）およびバックアップ（ホットスタンバイ）REを割り当てる選択プロセスを自動的に開始します。統合されたレイヤー2とレイヤー3のGRES機能は、プライマリREの障害が発生した場合に、アプリケーション、サービス、IP通信へのアクセスが中断されないように維持します。

バーチャルシャーシ構成で2台以上のスイッチが相互接続されている場合、残りのスイッチ要素はラインカードとして動作し、指定したマスターに障害が発生した場合にバックアップREの役割を引き継ぐことができます。マスター、バックアップ、ラインカードの優先順位を割り当てることで、昇格の順番を決定できます。このN+1 REの冗長性は、GRES、ノンストップアクティブルーティング（NSR）、およびJunos OSのノンストップブリッジング（NSB）機能と組み合わせることで、予期しない障害が発生した場合にもコントロールプレーン機能をスムーズに転送できます。

EX4400はバーチャルシャーシポート番号の指定時に他のジュニパーネットワークスのシャーシベース製品と同じスロット/モジュール/ポートの番号付けスキーマを実装しており、真のシャーシ型スイッチと同様の運用を提供します。一貫したオペレーティングシステムと単一の設定ファイルを使用することにより、オンラインシャーシ構成内のすべてのスイッチが単一のデバイスとして扱われ、システム全体の保守や管理が大幅に簡素化されます。

各 EX4400 は、一般的なモジュラー シャーシベースのスイッチが持つ多数の HA 機能を提供します。市場で実績のあるJunos OSとL2/L3フェイルオーバー機能と組み合わせた特徴を備えたEX4400が、真のキャリアクラスの信頼性を実現します。

  • 冗長電源：EX4400シリーズのイーサネットスイッチは、冗長化、負荷分散、ホットスワップ、フィールド交換可能な電源をサポートし、中断のない運用を維持します。EX4400が必要とする電力は、コンパクトなフットプリントにより、同等のポート密度のシャーシベーススイッチよりもはるかに少なくなります。
  • ホットスワップ対応ファン：EX4400にはホットスワップ対応ファンが搭載されており、ファンの1つに障害が発生した場合でも十分な冷却（短時間）を提供します。
  • ノンストップブリッジングとノンストップアクティブルーティング：EX4400に備わるNSBとNSRが、プライマリとスタンバイRE間におけるコントロールプレーンプロトコル、ステータス、テーブルを確実に同期させ、ルーティングエンジンのフェイルオーバー後のプロトコルフラップやコンバージェンス問題を防ぎます。
  • RTG（Redundant trunk group）：ネットワークの障害回復を犠牲にすることなく、STP（スパニングツリープロトコル）の複雑さを回避するために、EX4400はRTGを使用し必要なポートの冗長性を実現し、スイッチの構成を簡素化します。
  • クロスメンバーリンクアグリゲーション：クロスメンバーリンクアグリゲーションでは、単一のオンラインシャーシ構成でデバイス間のリンクアグリゲーション接続を冗長化でき、信頼性と可用性のレベルを高めることができます。
  • IPv4およびIPv6ルーティングのサポート：IPv4およびIPv6レイヤー3ルーティング（OSPFとBGP）は、拡張ライセンスで利用でき、耐障害性に優れたネットワークを実現します。



MACsec AES256

EX4400スイッチは、AES-256ビット暗号を用いたIEEE 802.1ae MACsecをサポートし、ポイントツーポイントのトラフィック通信のセキュリティを向上させることができます。MACsecは、リンク層で暗号化通信を行い、サービス拒否（DoS）などの侵入攻撃や、ファイアウォールの内側から仕掛けられる中間者攻撃、マスカレード、パッシブ盗聴、プレイバックなどの脅威を特定、防止することができます。すべてのポートにMACsecを導入すると、トラフィックは有線で暗号化されますが、スイッチ内部のトラフィックは暗号化されません。これにより、スイッチは、配線上のパケットのセキュリティを損なうことなく、各パケットにサービス品質（QoS）やディープパケットインスペクション（DPI）などのネットワークポリシーを適用できます。EX4400スイッチでは、すべてのユーザー向けのインターフェイスと25GbEおよび100GbE拡張モジュールでMACsec AES-256暗号化機能がサポートされています。EX4400-24Xは、ネイティブフロントパネル100GbEポートもMACsec AES256をサポートしています。



PoE/PoE+/Poe++電力、パーペチュアルおよび高速PoE

EX4400では、電話、監視カメラ、IoTデバイス、802.11AX/Wi‑Fi 6/Wi‑Fi 7アクセスポイントなどの接続デバイスをサポートするPoEを提供し、IEEE 802.3bt PoE規格に基づき、最大360036WのPoE電力予算、ポートあたり最大90Wをサポートできます。PoE予算が高いEX4400スイッチでは、新しい建物の建物照明とIOTセンサーをサポートし、電力ケーブルインフラを簡素化することができます。

EX4400スイッチは、スイッチの再起動時にも接続されたPoE給電機器（PD）に絶え間なく電力を供給するパーペチュアルPoEをサポートしています。

EX4400スイッチは、スイッチが完全な動作状態になる前でも、スイッチ再起動中に接続されたエンドポイントにPoE電力を提供する高速PoE機能もサポートしています。特に、エンドポイントに必要なのが電源のみであり、ネットワーク接続に必ずしも依存していない場合に有効です。



Junos Telemetry Interface

EX4400は、スイッチの健全性とパフォーマンス監視向けに設計された最新のテレメトリストリーミング機能であるJunos Telemetry Interface（JTI）をサポートしています。センサーのデータは管理システムに定期的にストリーミングされ、ネットワーク管理者は個々のリンクやノードの利用状況を監視し、ネットワークの輻輳などの問題をリアルタイムでトラブルシューティングできます。JTIの機能は次の通りです。

  • データを収集してストリーミングし、アプリケーションとネットワークを通過するワークロード フローのパスを分析するセンサーのプロビジョニングにより、パフォーマンス管理を実現
  • ホットスポットをプロアクティブに検出し、遅延とマイクロバーストを監視することによる容量計画と最適化
  • 高頻度モニタリングと、オーバーレイネットワークとアンダーレイネットワークの関連付けによるトラブルシューティングと根本的原因の分析



Junosオペレーティングシステム

高いパフォーマンスを発揮するEX4400スイッチは、Junos OSを実行します。Junos OSは、ジュニパーのパワフルで堅牢なネットワークオペレーティングシステムで、ジュニパーが提供するすべてのスイッチ、ルーター、ファイアウォール製品に搭載されています。ジュニパーは、共通のオペレーティングシステムを使用することにより、すべての製品でコントロールプレーン機能の一貫した実装と運用を実現しています。その一貫性を維持するためにJunos OSは単一のソースコードを使用し、高度に統制された開発プロセスに準拠することで一部の障害によってシステム全体がダウンするのを防ぐ高可用性モジュラーアーキテクチャを採用しています。

これらの特長は、ソフトウェアのコア価値の基本となるものであり、すべての Junos OS 使用製品を同じソフトウェア リリースで同時に更新することが可能です。すべての機能には完全な回帰テストを行い、新しいリリースは以前のバージョンの真のスーパーセットになっています。お客様は、既存の機能がすべて維持され、同じように動作することを確信した上でソフトウェアを展開できます。



フレックスライセンス

ジュニパーフレックスライセンスは、EXシリーズアクセススイッチに共通のシンプルで柔軟なライセンスモデルであり、お客様は自社のネットワークやビジネスのニーズに応じて機能を購入することができます。

フレックスライセンスには、スタンダード、アドバンスド、プレミアムの3つの階層があります。EXシリーズスイッチに同梱されているJunos OSイメージでは、スタンダードレベルの機能が利用できます。追加機能は、フレックスアドバンスドまたはフレックスプレミアムのライセンスを購入することでロック解除できます。

EXシリーズプラットフォームのフレックスおよびプレミアムライセンスは、スイッチのアクセスポート数によって決定されるクラスベースです。クラス1（C1）スイッチは12ポート、クラス2（C2）スイッチは24ポート、クラス3（C3）スイッチは32または48ポートに対応しています。

EX4400スイッチでは、サブスクリプションライセンスと永久フレックスライセンスの両方に対応しています。サブスクリプションライセンスは3年または5年の期間から選択できます。フレックスアドバンスドおよびプレミアムサブスクリプションライセンスには、Junos OSの機能に加えて、Juniper Mist Wired Assuranceも含まれています。また、フレックスアドバンスドおよびプレミアムサブスクリプションライセンスでは、同じ階層およびクラスのスイッチ間でポータビリティを確保できるため、お客様の投資を保護することができます。

フレックススタンダード、アドバンスド、プレミアムの各レベルでサポートされる機能の一覧や、Junos OS EXシリーズのライセンスの詳細については、https://www.juniper.net/documentation/en_us/release-independent/licensing/topics/concept/flex-licenses-for-ex.html（英語）をご覧ください。



拡張リミテッドライフタイム保証

EX4400スイッチには限定的なライフタイムハードウェア保証が含まれており、製品をその製品の購入者が所有しているかぎり、Return-to-Factory（故障品返却後代替品出荷）によるスイッチ交換を保証します。この保証には、ソフトウェアの永久更新、スペアの1営業日以内の配送、購入日から90日間利用可能なジュニパーネットワークス技術支援センター（JTAC）の1日24時間常時利用可能なサポートが含まれます。電源とファントレイは5年間保証されます。詳細については、https://support.juniper.net/support/pdf/warranty/enhanced-limited-lifetime-warranty-ex-series.pdf（英語）をご覧ください。



製品オプション

EX4400モデルは、表1に記載されています。

表1. EX4400シリーズイーサネットスイッチ製品
モデル/製品SKUアクセス/収益ポートの設定PoE++ポートPoE++ 予算1 PSU/2 PSU10 GbE ポート数（最大、モジュール付き）25GbEポート数（モジュール付きの最大数）100GbE/40GbEポート数
（モジュール付きの最大数）		電源定格冷却
   220V110V
EX4400-48XP48ポート 10/100/1000BASE-T481650W/ 3600W724W/ 1748W0(4)0(4)2(3)2000W ACAFO（フロントツーバックエアフロー）
EX4400-48P48ポート 10/100/1000BASE-T481310W/ 2200W773W/ 1796W0(4)0(4)2(3)1600W ACAFO（フロントツーバックエアフロー）
EX4400-24P24 ポート 10/100/1000BASE-T24783W/ 1806W783W/ 1806W0(4)0(4)2(3)1050W ACAFO（フロントツーバックエアフロー）
EX4400-24P24 ポート 10/100/1000BASE-T241320W/ 2160W783W/ 1806W0(4)0(4)2(3)1600W AC（オプション）AFO（フロントツーバックエアフロー）
EX4400-48T48ポート 10/100/1000BASE-T0--0(4)0(4)2(3)550W ACAFO（フロントツーバックエアフロー）
EX4400-24T24 ポート 10/100/1000BASE-T0--0(4)0(4)2(3)550W ACAFO（フロントツーバックエアフロー）
EX4400-24X24ポート1/10GbE SFP+0--24 (28)0(4)2(3)550W ACAFO（フロントツーバックエアフロー）
EX4400-48F12ポート1000/10000BASE-X +
36ポート100/1000BASE-X		0--12(16)0(4)2(3)550W ACAFO（フロントツーバックエアフロー）
EX4400-24MP24 xポート100M/1/2.5/5/10GbE24753W/ 1776W753W/ 1776W24(28)0(4)2(3)1050W ACAFO（フロントツーバックエアフロー）
EX4400-24MP24 xポート100M/1/2.5/5/10GbE241290W/ 2160W753W/ 1776W24(28)0(4)2(3)1600W AC（オプション）AFO（フロントツーバックエアフロー）
EX4400-48MXP48ポートGbE (12x100M/1/2.5/5/10GbE +
36x100M/1/2.5GbE		481650W/ 3600W724W/ 1748W12(16)0(4)2(3)2000W ACAFO（フロントツーバックエアフロー）
EX4400-48MP48ポートGbE (12x100M/1/2.5/5/10GbE +
36x100M/1/2.5GbE		481260W/ 2200W723W/ 1746W12(16)0(4)2(3)1600W ACAFO（フロントツーバックエアフロー）
EX4400-48T-AFI48ポート 10/100/1000BASE-T0--0(4)0(4)2(3)550W ACバックツーフロントエアフロー
EX4400-24T-AFI24 ポート 10/100/1000BASE-T0--0(4)0(4)2(3)550W ACバックツーフロントエアフロー
EX4400-48T-DC48ポート 10/100/1000BASE-T0--0(4)0(4)2(3)550W DCAFO（フロントツーバックエアフロー）
EX4400-48T-DC-AFI48ポート 10/100/1000BASE-T0--0(4)0(4)2(3)550W DCバックツーフロントエアフロー
EX4400-24T-DC24 ポート 10/100/1000BASE-T0--0(4)0(4)2(3)550W DCAFO（フロントツーバックエアフロー）
EX4400-24T-DC-AFI24 ポート 10/100/1000BASE-T0--0(4)0(4)2(3)550W DCバックツーフロントエアフロー
EX4400-24X-AFI24ポート1/10GbE SFP+0--24 (28)0 (4)2(3)550W ACバックツーフロントエアフロー
EX4400-24X-DC24ポート1/10GbE SFP+0--24 (28)0 (4)2(3)550W DCAFO（フロントツーバックエアフロー）
EX4400-24X-DC-AFI24ポート1/10GbE SFP+0--24 (28)0 (4)2(3)550W DCバックツーフロントエアフロー
EX4400-48F-AFI12ポート1000/10000BASE-X +
36ポート100/1000BASE-X		0--12(16)0(4)2(3)550W ACバックツーフロントエアフロー
EX4400-48F-DC-AFI12ポート1000/10000BASE-X +
36ポート100/1000BASE-X		0--12(16)0(4)2(3)550W DCバックツーフロントエアフロー
EX4400-48F-DC12ポート1000/10000BASE-X +
36ポート100/1000BASE-X		0--12(16)0(4)2(3)550W DCAFO（フロントツーバックエアフロー）

1上記の表のPoE予算の数値は、Junosリリース22.3R1以降からサポートされています。

EX4400では、電源やファンを搭載しないスペアシャーシオプションも提供されており、お客様が柔軟にSKUを導入していただけます（表2参照）。詳細については、注文情報をご確認ください。

表2. EX4400スペアシャーシSKU
スペアシャーシSKU説明JPSU-550-C-AC-AFO + EX4400-FANJPSU-550-C-AC-AFI + EX4400-FAN-AFIJPSU-550-C-DC-AFO + EX4400-FANJPSU-550-C-DC-AFI + EX4400-FAN-AFIJPSU-1050-C-AC-AFO + EX4400-FANJPSU-1600-C-AC-AFO + EX4400-FANJPSU-2000-C-AC-AFO + EX4400-FAN
EX4400-48P-Sスペアシャーシ、48ポート 10/100/1000BASE-TXXXXXYX
EX4400-24P-Sスペアシャーシ、24ポート 10/100/1000BASE-TXXXXYYX
EX4400-48T-Sスペアシャーシ、48ポート 10/100/1000BASE-TYYYYXXX
EX4400-24T-Sスペアシャーシ、24ポート 10/100/1000BASE-TYYYYXXX
EX4400-24X-Sスペアシャーシ、24ポート1/10GbE SFP+YYYYXXX
EX4400-48F-Sスペアシャーシ、12ポート1000/1000BASE-X + 36ポート100/1000BASE-XYYYYXXX
EX4400-24MP-Sスペアシャーシ、24x100M/1/2.5/5/10GbEポートXXXXYYX
EX4400-48MP-Sスペアシャーシ、12 x 100M/1/2.5/5/10GbE + 36x100M/1/2.5GbEポートXXXXXYX
EX4400-48MXP-Sスペアシャーシ、12 x 100M/1/2.5/5/10GbE + 36x100M/1/2.5GbEポートXXXXXXY
EX4400-48XP-Sスペアシャーシ、48ポート 10/100/1000BASE-TXXXXXXY

Y = サポートあり、X = サポートなし

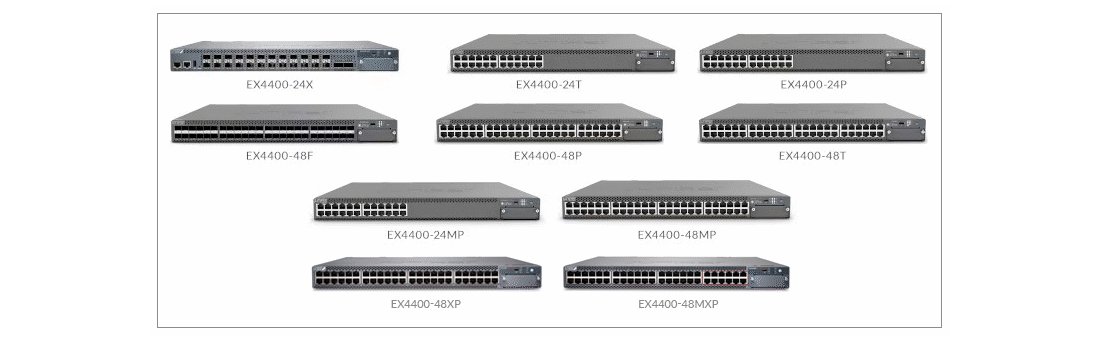

EX4400 Line of Ethernet Switches product family images

EX4400シリーズ仕様

物理的仕様

バックプレーン

  • 最大10台を1つの論理デバイスとして結合する400Gbpsのバーチャルシャーシ相互接続を実現



拡張モジュールオプション

  • EX4400-EM-4S、4ポートSFP+
  • EX4400-EM-4Y、4ポートSFP28
  • EX4400-EM-1C、1ポートQSFP28



電力オプション

  • 電源：自動センシング、100-120V/200-240V、550W、1050W、1600W、2000W AC AFO、および550W AC AFI デュアル負荷分散ホットスワップ対応内部冗長電源共有
  • 最大突入電流：30アンペア
  • DC電源：550W DC AFOと550W DC AFI、入力電圧範囲48～60V最大、デュアル負荷分散ホットスワップ対応内部冗長電源
  • フルロードのシャーシに必要な最小限のPSUの数：1スイッチにつき1つ



外形寸法（幅 x 高さ x 奥行き）

  • 電源とファンが設置されている場合：44.17 x 4.37 x 43cm（17.39 x 1.72 x 16.93インチ）
  • 高さ：1 U



システム重量

  • EX4400スイッチとEX4400マルチギガビットスイッチ（電源やファンモジュールなし）：5.9kg（13.01ポンド）
  • 550 W（AC 電源）：1.76 lb (0.8 kg)
  • 550 W（DC 電源）：1.65 lb (0.75 kg)
  • 1050 W（AC 電源）：1.98 lb (0.9 kg)
  • 1600 W（AC 電源）：0.91kg（2.0ポンド）
  • 2000W（AC電源）：0.93kg（2.05ポンド）
  • EX4400-EM-4S：0.2 lb (0.09 kg)
  • EX4400-EM-4Y: 0.13kg（0.29ポンド）
  • EX4400-EM-1C：0.11kg（0.26ポンド）
  • ファンモジュール：0.12kg（0.26ポンド）



環境領域

  • 動作時温度：0～45℃（32～113°F）
  • 保管時温度：-40～70°C（-40～158°F）
  • 動作時高度：40°C（1828.8m）で最大6000フィート
  • 非動作時高度：最大 4,877 m（16,000 フィート）
  • 動作時相対湿度：5～90%（結露しないこと）
  • 非動作時相対湿度：0～90%（結露なし）



冷却

  • フィールド交換可能なファン：2
  • 電源 2 台使用時の最大総エアフロースループット：61 CFM



ハードウェア仕様

スイッチングエンジンモード

  • ストアアンドフォワード



メモリ

  • DRAM：すべてのモデルでエラー訂正コード（ECC）を使用した4GB
  • ストレージ：すべてのモデルで20GB



CPU

  • すべてのモデル：2.2 GHzクアッドコアIntel x86 CPU



物理層

  • ケーブルの破損とショートを検知するための TDR（Time Domain Reflectometry）：EX4400-24P/T/MPおよびEX4400-48XP/P/T/MXP/MP
  • オート MDI/MDIX（medium-dependent interface/medium-dependent interface crossover）のサポート：EX4400-24P/T/MPおよびEX4400-48XP/P/T/MXP/MP
  • 10/100/1000BASE-Tポート上のポート速度ダウンシフト/最大アドバタイズ速度の設定EX4400-24P/TおよびEX4400-48XP/P/Tのみ
  • 光ポート用のデジタル光モニタリング



パケットスイッチング容量（64バイトのパケットで最大）

  • EX4400-24P/24T：324Gbps（一方向）/648Gbps（双方向）
  • EX4400‑48XP/48T：348Gbps（一方向）/696Gbps（双方向）
  • EX4400-24X：540Gbps（一方向）/1080Gbps（双方向）
  • EX4400-48F：456Gbps（一方向）/912Gbps（双方向）
  • EX4400-24MP: 540Gbps（一方向）/1080Gbps（双方向）
  • EX4400‑48MXP/48MP：510Gbps（一方向）/1020Gbps（双方向）



ソフトウェア仕様

レイヤー2/レイヤー3 スループット（Mpps）（64バイトのパケットで最大）

  • EX4400‑48XP/48P/T 517Mpps
  • EX4400-24P/T 482Mpps
  • EX4400-24X 803Mpps
  • EX4400-48F 678Mpps
  • EX4400‑48MXP/48MP 758Mpps
  • EX4400-24MP 803Mpps



セキュリティ

  • MAC制限（ポートあたりおよびVLANあたり）
  • 許可されたMACアドレス：112,000
  • 動的アドレス解決プロトコル（ARP）インスペクション（DAI）
  • IPソースガード
  • Local proxy ARP
  • スタティックARPサポート
  • DHCP（Dynamic Host Configuration Protocol）のスヌーピング
  • キャプティブポータル
  • 永続的な MAC アドレス設定
  • DDoS（分散型サービス拒否攻撃の防御（CPU 制御パス フラッディング防御））
  • SCEP（Simple Certificate Enrollment Protocol）



レイヤー2スイッチング

  • システムあたりの最大MACアドレス数：112,000
  • ジャンボ フレーム：9216 バイト
  • 対応 VLAN 数：4093
  • 使用可能なVLAN IDの範囲：1～4094
  • VST（仮想スパニング ツリー）インスタンス数：510
  • ポートベースVLAN
  • 音声VLAN
  • 物理的なポート冗長性：RTG（Redundant trunk group）
  • Per-VLAN Spanning Tree Plus（PVST+）との互換性
  • RVI（Routed VLAN Interface）
  • Uplink failure detection（UFD）
  • ITU-T G.8032：イーサネットリングプロテクションスイッチング
  • IEEE 802.1AB：LLDP（Link Layer Discovery Protocol）
  • VoIP 統合の LLDP-MED
  • デフォルトVLANと複数のVLAN範囲のサポート
  • MAC 学習機能の無効化
  • 永続的 MAC 学習（スティッキー MAC）
  • MAC 通知
  • PVLAN（プライベートVLAN）
  • ECN（Explicit Congestion Notification）
  • L2PT（レイヤー2プロトコルトンネリング）
  • IEEE 802.1ak：Multiple VLAN Registration Protocol（MVRP）
  • IEEE 802.1p：CoS prioritization
  • IEEE 802.1Q：VLANタギング
  • IEEE 802.1X：Port Access Control
  • IEEE 802.1ak：Multiple Registration Protocol
  • IEEE 802.3：10BASE-T
  • IEEE 802.3u：100BASE-T
  • IEEE 802.3ab：1000BASE-T
  • IEEE 802.3z：1000BASE-X
  • IEEE 802.3bz：2.5GBASE-Tおよび5GBASE-T
  • IEEE 802.3ae：10-Gigabit Ethernet
  • IEEE 802.3by：25-Gigabit Ethernet
  • IEEE 802.3af：パワーオーバーイーサネット
  • IEEE 802.3at：Power over Ethernet Plus
  • IEEE 802.3bt: 90 W パワーオーバーイーサネット
  • IEEE 802.3x：Pause Frames/Flow Control
  • IEEE 802.3ah：Ethernet in the First Mile



スパニングツリー

  • IEEE 802.1D：スパニングツリープロトコル
  • IEEE 802.1s：MSTP（Multiple Spanning Tree Protocol）インスタンス数
  • サポート可能な MST インスタンス数：64
  • サポート可能なVSTP（VLANスパニングツリープロトコル）インスタンス数：510
  • IEEE 802.1w：スパニングツリープロトコルの迅速な再設定



リンクアグリゲーション

  • IEEE 802.3ad：リンクアグリゲーション制御プロトコル
  • 802.3ad（LACP）のサポート
    • サポートされているLAGの数：128
    • LAG あたりの最大ポート数：16
  • LAG負荷分散アルゴリズムのブリッジングまたはルーティング（ユニキャストまたはマルチキャスト）されたトラフィック
    • IP：S/D IP
    • TCP/UDP：S/D IP、S/Dポート
    • 非 IP：S/D MAC
  • LAGでのタグ付きポートのサポート



レイヤー3の機能：IPv4

  • 最大ARPエントリー数：24,000
  • ハードウェアにおけるIPv4ユニキャストルートの最大数：130,048プレフィックス、81,000ホストルート
  • ハードウェアにおけるIPv4マルチキャストルートの最大数：40,000マルチキャストルート
  • ルーティングプロトコル：RIPv1/v2、OSPF、BGP、IS-IS
  • スタティックルーティング
  • ルーティングポリシー
  • Bidirectional Forwarding Detection（BFD）
  • L3冗長性：Virtual Router Redundancy Protocol（VRRP）
  • VRF-Lite：1000



レイヤー3の機能：IPv6

  • 近隣検索（ND）エントリーの最大数：12,000
  • ハードウェアにおける IPv6 ユニキャスト ルートの最大数：87,000プレフィックス、40,000ホストルート
  • ハードウェアにおけるIPv6マルチキャストルートの最大数：20,000マルチキャストルート
  • ルーティングプロトコル：RIPng、OSPFv3、IPv6、ISIS
  • スタティックルーティング



アクセス制御リスト（ACL）（Junos OSファイアウォールフィルター）

  • システム当たりのハードウェアのACLエントリー（ACE）
    • ポートベースのACL（PACL）Ingress：2048
    • VLANベースのACL（VACL）Ingress：2048
    • ルーターベースのACL（RACL）Ingress：2048
    • PACLとVACL全体で共有されるEgress
      • ポートベースのACL（PACL）egress：1024
      • VlanベースのACL（VACL）egress：512
    • PACLとVACLに共有されるEgress：512
    • RACL全体のEgress：1024
  • 拒否パケットの ACL カウンター
  • 許可パケットの ACL カウンター
  • リスト中のACLエントリーの追加/削除/変更機能（ACL編集）
  • L2-L4 ACL



アクセスセキュリティ

  • 802.1Xポートベース
  • 802.1X複数サプリカント
  • 802.1XとVLANの割り当て
  • 802.1Xと認証バイパスアクセス（ホストMACアドレスに基づく）
  • 802.1XとVoIP VLANのサポート
  • RADIUS属性を基にした802.1XダイナミックACL
  • 802.1Xがサポートされている拡張可能な認証プロトコル（EAP）タイプ：MD5（Message Digest 5）、TLS（Transport Layer Security）、TTLS（ Tunneled TLS）、 PEAP（Protected Extensible Authenticated Protocol）
  • MAC認証（RADIUS）
  • コントロールプレーンDoS保護
  • AAA（認証、許可、アカウンティング）用のIPv6のRadius機能
  • DHCPv6スヌーピング
  • IPv6近隣探索
  • IPv6ソース ガード
  • IPv6 RA ガード
  • IPv6近隣探索インスペクション
  • MACsec



高可用性

  • 冗長構成のホットスワップ対応電源
  • 冗長構成のフィールド交換可能なホット スワップ対応ファン
  • REフェイルオーバー時のレイヤー2ヒットレスフォワーディングとレイヤー3プロトコルのGRES
  • グレースフル プロトコル リスタート（OSPF、BGP）
  • REフェイルオーバー時のレイヤー2のヒットレスフォーワーディング
  • ノンストップブリッジング：LACP、xSTP
  • ノンストップルーティング：PIM、OSPF v2、v3、RIP v2、RIPnG、BGP、BGPv6、ISIS、IGMP v1、v2、v3
  • OIR（Online Insertion and Removal）アップリンクモジュール



サービス品質

  • L2 QoS
  • L3 QoS
  • Ingressポリシング：1レート、2カラー
  • ポート当たりハードウェア キュー数：12（8ユニキャスト+4マルチキャスト）
  • スケジューリング方法（egress）：Strict priority (SP), weighted deficit round-robin (WDRR)
  • 802.1p、DiffServコードポイント（DSCP）/IP Precedence trust and marking
  • レイヤー 2～4 分類基準：インターフェイス、MACアドレス、イーサタイプ、802.1p、VLAN、IPアドレス、DSCP/IP優先度、TCP/UDPポート番号など
  • 輻輳回避機能：テールドロップ、WRED（Weighted Random Early Detection）



マルチキャスト

  • IGMP：v1、v2、v3
  • IGMP スヌーピング
  • MLD（Multicast Listener Discovery）スヌーピング
  • PIM-SM（Protocol Independent Multicast-Sparse Mode）、PIM-SSM（PIM Source-Specific Mode）、PIM-DM（PIM Dense Mode）



管理および分析プラットフォーム

  • キャンパス向けJuniper Mist Wired Assurance
  • キャンパス向けJunosスペースネットワークディレクター
  • Junos Space®管理



デバイス管理と運用

  • Junos OS CLI
  • アウトオブバンド管理：シリアル、10/100/1000BASE-T イーサネット
  • レスキュー用設定
  • 設定のロールバック
  • イメージロールバック
  • RMON（RFC2819）グループ1、2、3、9
  • リモート パフォーマンス監視
  • SNMP：v1, v2c, v3
  • Network Time Protocol（NTP）
  • DHCP サーバー
  • DHCPクライアントおよびDHCPプロキシ
  • DHCP リレー/ヘルパー
  • DHCP ローカルサーバーのサポート
  • RADIUS
  • TACACS+
  • SSHv2
  • Secure copy
  • HTTP/HTTPs
  • ドメイン名システム（DNS）リゾルバー
  • システム ロギング
  • 温度センサー
  • FTP/Secure copy経由の設定バックアップ



対応RFC

  • RFC 768 UDP
  • RFC 783 TFTP
  • RFC 791 IP
  • RFC 792 ICMP
  • RFC 793 TCP
  • RFC 826 ARP
  • RFC 854 Telnet client and server
  • RFC 894 IP over Ethernet
  • RFC 903 RARP
  • RFC 906 TFTP Bootstrap
  • RFC 951, 1542 BootP
  • RFC 1027 Proxy ARP
  • RFC 1058 RIP v1
  • RFC 1112 IGMP v1
  • RFC 1122 Host Requirements
  • RFC 1195 Use of OSI IS-IS for Routing in TCP/IP and Dual Environments (TCP/IP transport only)
  • RFC 1256 IPv4 ICMP Router Discovery（IRDP）
  • RFC 1492 TACACS+RFC 1519 CIDR
  • RFC 1587 OSPF NSSA Option
  • RFC 1591 DNS
  • RFC 1812 Requirements for IP Version 4 Routers
  • RFC 1981 Path MTU Discovery for IPv6
  • RFC 2030 SNTP, Simple Network Time Protocol
  • RFC 2068 HTTP server
  • RFC 2080 RIPng for IPv6
  • RFC 2131 BOOTP/DHCP relay agent and DHCP server
  • RFC 2138 RADIUS Authentication
  • RFC 2139 RADIUS Accounting
  • RFC 2154 OSPF w/Digital Signatures (password, MD-5)
  • RFC 2236 IGMP v2
  • RFC 2267 Network Ingress Filtering
  • RFC 2328 OSPF v2 (edge-mode)
  • RFC 2338 VRRP
  • RFC 2362 PIM-SM (edge-mode)
  • RFC 2370 OSPF Opaque LSA Option
  • RFC 2453 RIP v2
  • RFC 2460 Internet Protocol, Version 6 (IPv6) Specification
  • RFC 2461 Neighbor Discovery for IP Version 6 (IPv6)
  • RFC 2463 Internet Control Message Protocol (ICMPv6) for the Internet Protocol Version 6 (IPv6) Specification
  • RFC 2464 Transmission of IPv6 Packets over Ethernet Networks
  • RFC 2474 DiffServ Precedence, including 12 queues/port
  • RFC 2475 DiffServコアおよびエッジルーター機能
  • RFC 2526 Reserved IPv6 Subnet Anycast Addresses
  • RFC 2597 DiffServ Assured Forwarding (AF)
  • RFC 2598 DiffServ Expedited Forwarding（EF）
  • RFC 2740 OSPF for IPv6
  • RFC 2868：トンネルプロトコルサポート用のRadius属性
  • RFC 2925 MIB for Remote Ping, Trace
  • RFC 3176 sFlow
  • RFC 3376 IGMP v3
  • RFC 3484 Default Address Selection for Internet Protocol Version 6 (IPv6)
  • RFC 3513 Internet Protocol Version 6 (IPv6) Addressing Architecture
  • RFC 3569 draft-ietf-ssm-arch-06.txt PIM-SSM PIM Source Specific Multicast
  • RFC 3579 RADIUS EAP support for 802.1x
  • RFC 3618 Multicast Source Discovery Protocol (MSDP)
  • RFC 3623 OSPF Graceful Restart
  • RFC 4213 Basic Transition Mechanisms for IPv6 Hosts and Routers
  • RFC 4291 IPv6 Addressing Architecture
  • RFC 4443 ICMPv6 for the IPv6 Specification
  • RFC 4541 IBMP and MLD snooping services
  • RFC 4552 OSPFv3 Authentication
  • RFC 4861 Neighbor Discovery for IPv6
  • RFC 4862 IPv6 Stateless Address Autoconfiguration
  • RFC 4915 MT-OSPF
  • RFC 5095 Deprecation of Type 0 Routing Headers
  • RFC 5176 Dynamic Authorization Extensions to RADIUS
  • RFC 5798 VRRPv3 for IPv6
  • Draft-ietf-bfd-base-05.txt Bidirectional Forwarding Detection
  • Draft-ietf-idr-restart-10.txt Graceful Restart Mechanism
  • Draft-ietf-isis-restart-02 Restart Signaling for IS-IS
  • Draft-ietf-isis-wg-multi-topology-11 Multi Topology (MT) Routing in IS-IS for BGP
  • Internet draft-ietf-isis-ipv6-06.txt, Routing IPv6 with IS-IS
  • LLDP Media Endpoint Discovery (LLDP-MED), ANSI/ TIA-1057, draft 08
  • PIM-DM Draft IETF PIM Dense Mode draft-ietf-idmr-pimdm-05.txt, draft-ietf-pim-dm-new-v2-04.txt



対応MIB

  • RFC 1155 SMI
  • RFC 1157 SNMPv1
  • RFC 1212, RFC 1213, RFC 1215 MIB-II, Ethernet-Like MIB and TRAPs
  • RFC 1493 Bridge MIB
  • RFC 1643 Ethernet MIB
  • RFC 1657 BGP-4 MIB
  • RFC 1724 RIPv2 MIB
  • RFC 1850 OSPFv2 MIB
  • RFC 1905 RFC 1907 SNMP v2c、SMIv2 および Revised MIB-II
  • RFC 2011 SNMPv2 for Internet Protocol using SMIv2
  • RFC 2012 SNMPv2 for transmission control protocol using SMIv2
  • RFC 2013 SNMPv2 for user datagram protocol suing SMIv2
  • RFC 2096 IPv4 Forwarding Table MIB
  • RFC 2287 System Application Packages MIB
  • RFC 2570–2575 SNMPv3, user based security, encryption, and authentication
  • RFC 2576 Coexistence between SNMP Version 1, Version 2, and Version 3
  • RFC 2578 SNMP Structure of Management Information MIB
  • RFC 2579 SNMP Textual Conventions for SMIv2
  • RFC 2665 Ethernet-like interface MIB
  • RFC 2787 VRRP MIB
  • RFC 2819 RMON MIB
  • RFC 2863 Interface Group MIB
  • RFC 2863 Interface MIB
  • RFC 2922 LLDP MIB
  • RFC 2925 Ping/Traceroute MIB
  • RFC 2932 IPv4 Multicast MIB
  • RFC 3413 SNMP Application MIB
  • RFC 3414 User-based Security model for SNMPv3
  • RFC 3415 View-based Access Control Model for SNMP
  • RFC 3621 PoE-MIB（PoE スイッチのみ）
  • RFC 4188 STP and Extensions MIB
  • RFC 4363 Definitions of Managed Objects for Bridges with Traffic Classes, Multicast Filtering, and VLAN extensions
  • RFC 5643 OSPF v3 MIB support
  • RFC 6614 RadSec
  • Draft – blumenthal – aes – usm - 08
  • Draft – reeder - snmpv3 – usm - 3desede -00
  • Draft-ietf-bfd-mib-02.txt
  • Draft-ietf-idmr-igmp-mib-13
  • Draft-ietf-idmr-pim-mib-09
  • Draft-ietf-idr-bgp4-mibv2-02.txt – Enhanced BGP-4 MIB
  • Draft-ietf-isis-wg-mib-07



トラブルシューティング

  • デバッグ：コンソール、Telnet、SSH 経由の CLI
  • 診断：Show、debug コマンド、統計情報
  • トラフィック ミラーリング（ポート）
  • トラフィック ミラーリング（VLAN）
  • IP ツール：拡張 ping/trace
  • ジュニパーネットワークスのコミット＆ロールバック機能



トラフィック監視

  • ACLベースのミラーリング
  • システム当たりのミラーリング宛先ポート数：4
    • LAG ポート監視
    • 複数の宛先ポートを 1 つのミラーにモニタリング（N：1）
  • 最大ミラーリング セッション数：4
  • リモートの宛先へのミラーリング（L2 経由）：1 宛先VLAN



安全性とコンプライアンス

EMC（電磁適合性）要件

  • FCC 47 CFR パート15
  • ICES-003 / ICES-GEN
  • EN 300 386 V1.6.1
  • EN 300 386 V2.1.1
  • EN 55032
  • CISPR 32
  • EN 55024
  • CISPR 24
  • EN 55035
  • CISPR 35
  • IEC/EN 61000シリーズ
  • AS/NZS CISPR 32
  • VCCI-CISPR 32
  • BSMI CNS 13438
  • KN 32 および KN 35
  • KN 61000 シリーズ
  • TEC/SD/DD/EMC-221/05/OCT-16
  • TCVN 7189
  • TCVN 7317



安全要件シャーシとオプティクス：

  • CAN/CSA-C22.2 No. 62368-1および60950-1
  • UL 62368-1と60950-1
  • IEC 62368-1と60950-1（すべての国別逸脱）：CB Scheme report
  • USBとPoE向けIEC 62368-3：CB Scheme report
  • CFR, Title 21, Chapter 1, Subchapter J, Part 1040
  • REDR c 1370 OR CAN/CSA-E 60825-1- Part 1
  • IEC 60825-1
  • IEC 60825-2



エネルギー効率

  • AT&T TEER (ATIS-06000015.03.2013)
  • ECR 3.0.1
  • ETSI ES 203 136 V.1.1.1
  • Verizon TEEER (VZ.TPR.9205)



環境規制

  • ROHS（有害物質の削減）6/6



電気通信

  • CLEI コード



ノイズ仕様

  • ISO 7779に準拠し、23°Cで行われた傍観者位置（前方）からの動作テストに基づく騒音測定。



ジュニパーネットワークスのサービスとサポート

ジュニパーネットワークスは、ネットワークの高速化、拡張、最適化を実現する高度なパフォーマンスサービスに対応するリーダーです。当社のサービスをご利用いただくと、コストを削減し、リスクを最小限に抑えながら、業務効率を最大限に高めることが可能となり、ネットワーク投資の価値実現を早期に高めることができます。ジュニパーネットワークスは、必要なレベルのパフォーマンス、信頼性、および可用性を維持するようにネットワークを最適化することで、運用効率を最大化します。詳細については、https://www.juniper.net/jp/ja/products.htmlをご覧ください。



表4：増分負荷レベルでのEX4400電源消費
モデル/製品SKUPSUタイプPSU（W）アイドル0%（W）10%トラフィック（W）30%トラフィック（W）50%トラフィック（W）100%最大（W）
EX4400-24MPAC1050137137138139140
EX4400-24MP、POE付属AC105018591859186018601861
EX4400-24PAC1050106106107108110
EX4400-24P、PoE付属AC105015971597159915991601
EX4400-24TAC5508887909192
EX4400-24TDC5509495969799
EX4400-24XAC550124127130133138
EX4400-24XDC550136137139141146
EX4400-48MPAC1600182182183183185
EX4400-48MP、PoE付属AC160024842484248414852486
EX4400-48PAC1600134134135136138
EX4400-48P、PoE付属AC160019631963196419661967
EX4400-48TDC550101101102103106
EX4400-48TAC5509595969799
EX4400-48FAC550114115116118121
EX4400-48FDC550126127128130133
EX4400-48XPAC200093.5156.9162.8165.7168.7
EX4400-48XP、PoE付属AC200037943798380238063812
EX4400-48MXPAC2000104.8105107.7113.7116.8
EX4400-48MXP、PoE付属AC200037403752375837643776



表5：EX4400電源定格と音響（単位：dBA）
製品電源定格音響ノイズ（1PSU）音響ノイズ（2PSU）
EX4400-24T/48T/48F550W AC AFO42.7 / 42.32 / 43.2341.68 / 42.87 / 43.35
EX4400-24T/48T/48F550W AC AFI46.08 / 44.78 / 44.9146.03 / 44.64 / 44.79
EX4400-24T/48T/48F550W DC AFO42.59 / 42.72 /43.7142.54 / 42.73 / 43.69
EX4400-24T/48T/48F550W DC AFI46.19 / 44.6 / 44.9346.54 / 44.72 / 44.61
EX4400-24X550W AC AFO42.7142.24
EX4400-24X550W AC AFI45.7946.18
EX4400-24X550W DC AFO43.3242.86
EX4400-24X550W DC AFI46.6247.39
EX4400-24P1050W AC AFO44.4544.23
EX4400-48P1600W AC AFO44.7844.68
EX4400-48MP1600W AC AFO45.5649.28
EX4400-24MP1050W AC AFO47.3952.41
EX4400-48XP2000W AC AFO40.0342.32
EX4400-48MXP2000W AC AFO42.3347.35



注文情報

製品説明
EX4400-48P48ポート10/100/1000BASE-T PoE++ 電力 + 1600 W AC PS（単一/デュアルPS付き1310/2200W PoE+電力を提供）（バーチャルシャーシ用DACは別途注文）
EX4400-48XP48ポート10/100/1000BASE-T PoE++ 電力 + 2000W AC PS（単一/デュアルPS付き1650/3600W PoE+電力を提供）（バーチャルシャーシ用DACは別途注文）
EX4400-48MP12x100M/1/2.5/5/10GbE + 36x100M/1/2.5GbEポートPoE++ 電力 + 1600W AC PS（単一/デュアルPSで1260/2200W PoE++電力）（バーチャルシャーシ用DACは別途注文）
EX4400-48MXP12x100M/1/2.5/5/10GbE + 36x100M/1/2.5GbEポートPoE++ 電力 + 2000W AC PS（単一/デュアルPSで1650/3600W PoE++電力）（バーチャルシャーシ用DACは別途注文）
EX4400-24P24ポート10/100/1000BASE-T PoE++ 電力 + 1050W AC PS（単一/デュアルPSで783/1806W PoE++電力を提供）（バーチャルシャーシ用DACは別途注文）
EX4400-24MP24x100M/1/2.5/5/10GbEポートPoE++電力 + 1050W AC PS（単一/デュアルPSで753/1776W PoE++電力）（バーチャルシャーシ用DACは別途注文）
EX4400-48T48ポート 10/100/1000BASE-T + 550W AC PS（オンライン シャーシ用DACは別途注文）
EX4400-24T24ポート 10/100/1000BASE-T + 550W AC PS（バーチャルシャーシ用DACは別途注文）
EX4400-24X24ポート1/10GbE SFP+ + 550W AC PSU（フロントツーバックのエアフロー）（オプティクスは別途注文）
EX4400-48F12ポート1000/1000BASE-X SFP+ + 36ポート100/1000BASE-X SFP + 550 W AC PS（オプティクス部品別売り）
EX4400-48T-AFI48ポート 10/100/1000BASE-T + 550W AC PS（バックツーフロントのエアフロー）（オンラインシャーシ用DACは別途注文）
EX4400-24T-AFI24ポート10/100/1000BASE-T + 550W AC PS（バックツーフロントエアフロー）（オンラインシャーシ用DACは別途注文）
EX4400-48T-DC48ポート 10/100/1000BASE-T + 550W DC PS（オンラインシャーシ用DACは別途注文）
EX4400-48T-DC-AFI48ポート 10/100/1000BASE-T + 550W DC PS（バックツーフロントのエアフロー）（オンラインシャーシ用DACは別途注文）
EX4400-24T-DC24ポート 10/100/1000BASE-T + 550W DC PS（オンラインシャーシ用DACは別途注文）
EX4400-24T-DC-AFI24ポート 10/100/1000BASE-T + 550W DC PS（バックツーフロントのエアフロー）（バーチャルシャーシ用DACは別途注文）
EX4400-24X-AFI24ポート1/10GbE SFP+ + 550W AC PSU（バックツーフロントのエアフロー）（オプティクスは別途注文）
EX4400-24X-DC24ポート 1/10GbE SFP+ + 550W DC PSU（フロントツーバックのエアフロー）（オプティクスは別途注文）
EX4400-24X-DC-AFI24ポート1/10GbE SFP+ + 550W DC PSU（バックツーフロントのエアフロー）（オプティクスは別途注文）
EX4400-48F-AFI12ポート1000/1000BASE-X SFP+ + 36ポート100/1000BASE-X SFP + 550 W AC PS（バックツーフロントエアフロー）（オプティクス部品別売り）
EX4400-48F-DC-AFI12ポート1000/1000BASE-X SFP+ + 36ポート100/1000BASE-X SFP + 550 W DC PS（バックツーフロントエアフロー）（オプティクス部品別売り）
EX4400-48F-DC12ポート1000/1000BASE-X SFP+ + 36ポート100/1000BASE-X SFP + 550 W DC PS（オプティクス部品別売り）
パーペチュアルライセンス
S-EX-A-C2-Pソフトウェア、EXシリーズアドバンスドライセンス、クラス2（24ポート）、EX4400 24ポートスイッチ用永久ライセンス
S-EX-P-C2-Pソフトウェア、EXシリーズプレミアムライセンス、クラス2（24ポート）、EX4400 24ポートスイッチ用パーペチュアルライセンス
S-EX-A-C3-Pソフトウェア、EXシリーズアドバンスドライセンス、クラス3（32または48ポート）、EX4400 48ポートスイッチ用パーペチュアルライセンス
S-EX-P-C3-Pソフトウェア、EXシリーズプレミアムライセンス、クラス3（32または48ポート）、EX4400ポートスイッチ用パーペチュアルライセンス
S-EX-MACSEC-C2-Pソフトウェア、EXシリーズMACsecライセンス、クラス2（24ポート）、EX4400 24ポートスイッチ用パーペチュアルライセンス
S-EX-MACSEC-C3-Pソフトウェア、EXシリーズMACsecライセンス、クラス3（48ポート）、EX4400 48ポートスイッチ用パーペチュアルライセンス
S-EX-FBT-Pソフトウェア、EXシリーズフローベーステレメトリライセンス、EX4400スイッチ用パーペチュアルライセンス
サブスクリプションライセンス
S-EX-A-C2-1ソフトウェア、EX シリーズ アドバンスド ライセンス、クラス 2（24 ポート）、EX シリーズ 24 ポート スイッチ用 Juniper Mist Wired AssuranceおよびVNAサブスクリプションを含む、1年間
S-EX-A-C2-3ソフトウェア、EX シリーズアドバンスドライセンス、クラス2（24 ポート）、EXシリーズ24ポートスイッチ用 Juniper Mist Wired AssuranceおよびVNAサブスクリプションを含む、3年間
S-EX-A-C2-5ソフトウェア、EXシリーズアドバンスドライセンス、クラス2（24ポート）、EXシリーズ24ポートスイッチ用 Juniper Mist Wired AssuranceおよびVNAサブスクリプションを含む、5年間
S-EX-P-C2-1ソフトウェア、EXシリーズプレミアムライセンス、クラス2（24ポート）、EXシリーズ24ポートスイッチ用Juniper Mist Wired AssuranceおよびVNAサブスクリプションを含む、1年間
S-EX-P-C2-3ソフトウェア、EXシリーズプレミアムライセンス、クラス2（24ポート）、EXシリーズ24ポートスイッチ用Juniper Mist Wired AssuranceおよびVNAサブスクリプションを含む、3年間
S-EX-P-C2-5ソフトウェア、EXシリーズプレミアムライセンス、クラス2（24ポート）、EXシリーズ24ポートスイッチ用Juniper Mist Wired AssuranceおよびVNAサブスクリプションを含む、5年間
S-EX-A-C3-1ソフトウェア、EXシリーズアドバンスドライセンス、クラス3（48ポート）、EXシリーズ48ポートスイッチ用Juniper Mist Wired AssuranceおよびVNAサブスクリプションを含む、1年間
S-EX-A-C3-3ソフトウェア、EXシリーズアドバンスドライセンス、クラス3（48ポート）、EXシリーズ48ポートスイッチ用Juniper Mist Wired AssuranceおよびVNAサブスクリプションを含む、3年間
S-EX-A-C3-5ソフトウェア、EXシリーズアドバンスドライセンス、クラス3（48ポート）、EXシリーズ48ポートスイッチ用Juniper Mist Wired AssuranceおよびVNAサブスクリプションを含む、5年間
S-EX-P-C3-1ソフトウェア、EXシリーズプレミアムライセンス、クラス3（48ポート）、EXシリーズ48ポートスイッチ用Juniper Mist Wired AssuranceおよびVNAサブスクリプションを含む、1年間
S-EX-P-C3-3ソフトウェア、EXシリーズプレミアムライセンス、クラス3（48ポート）、EXシリーズ48ポートスイッチ用Juniper Mist Wired AssuranceおよびVNAサブスクリプションを含む、3年間
S-EX-P-C3-5ソフトウェア、EXシリーズプレミアムライセンス、クラス3（48ポート）、EXシリーズ48ポートスイッチ用Juniper Mist Wired AssuranceおよびVNAサブスクリプションを含む、5年間
S-EX-A-C2-1-CORソフトウェア、EX シリーズ アドバンスド ライセンス、クラス 2（24 ポート）、SVC COREサポート付き EX シリーズ 24 ポート スイッチ用Juniper Mist Wired AssuranceおよびVNAサブスクリプションを含む、1年間
S-EX-A-C2-3-CORソフトウェア、EXシリーズアドバンスドライセンス、クラス2（24ポート）、EXシリーズ24ポートスイッチ用Juniper Mist Wired AssuranceおよびVNAサブスクリプションを含む、SVC COREサポート3年間付き、3年間
S-EX-A-C2-5-CORソフトウェア、EXシリーズアドバンスドライセンス、クラス2（24ポート）、SVC COREサポート付きEXシリーズ24ポートスイッチ用Juniper Mist Wired AssuranceおよびVNAサブスクリプションを含む、5年間
S-EX-P-C2-3-CORソフトウェア、EXシリーズプレミアムライセンス、クラス2（24ポート）、SVC COREサポート付きEXシリーズ24ポートスイッチ用 Juniper Mist Wired AssuranceおよびVNAサブスクリプションを含む、3年間
S-EX-P-C2-5-CORソフトウェア、EXシリーズプレミアムライセンス、クラス2（24ポート）、SVC COREサポート付きEXシリーズ24ポートスイッチ用 Juniper Mist Wired AssuranceおよびVNAサブスクリプションを含む、5年間
S-EX-A-C3-1-CORソフトウェア、EX シリーズ アドバンスド ライセンス、クラス 3（32 ポートまたは 48 ポート）、SVC CORE サポート付き EX シリーズ 48 ポート スイッチ用Juniper Mist Wired Assurance およびVNAサブスクリプションを含む、1 年間
S-EX-A-C3-3-CORソフトウェア、EXシリーズアドバンスドライセンス、クラス3（48ポート）、SVC COREサポート付きEXシリーズ48ポートスイッチ用Juniper Mist Wired AssuranceおよびVNAサブスクリプションを含む、3年間
S-EX-A-C3-5-CORソフトウェア、EXシリーズアドバンスドライセンス、クラス3（48ポート）、EXシリーズ48ポートスイッチ用Juniper Mist Wired AssuranceおよびVNAサブスクリプションを含む、3年間のSVC COREサポート付き、5年間
S-EX-P-C3-1-CORソフトウェア、EXシリーズプレミアムライセンス、クラス3（32または48ポート）、SVC COREサポート付きEXシリーズ48ポートスイッチ用Juniper Mist Wired AssuranceおよびVNAサブスクリプションを含む、1年間
S-EX-P-C3-3-CORソフトウェア、EXシリーズプレミアムライセンス、クラス3（48ポート）、EXシリーズ48ポートスイッチ用Juniper Mist Wired AssuranceおよびVNAサブスクリプションを含む、SVC COREサポート3年間付き、3年間
S-EX-P-C3-5-CORソフトウェア、EXシリーズプレミアムライセンス、クラス3（48ポート）、EXシリーズ48ポートスイッチ用Juniper Mist Wired Assuranceサブスクリプションを含む、SVC COREサポート3年間付き、5年間
S-EX-A-C2-1-NDソフトウェア、EX シリーズ アドバンスド ライセンス、クラス 2（24 ポート）、SVC NEXT DAYサポート付き EX シリーズ 24 ポート スイッチ用Juniper Mist Wired AssuranceおよびVNAサブスクリプションを含む、1年間
S-EX-A-C2-3-NDソフトウェア、EXシリーズアドバンスドライセンス、クラス2（24ポート）、SVC NEXT DAYサポート付きEXシリーズ24ポートスイッチ用Juniper Mist Wired AssuranceおよびVNAサブスクリプションを含む、3年間
S-EX-A-C2-5-NDソフトウェア、EXシリーズアドバンスドライセンス、クラス2（24ポート）、SVC NEXT DAYサポート付きEXシリーズ24ポートスイッチ用Juniper Mist Wired AssuranceおよびVNAサブスクリプションを含む、5年間
S-EX-P-C2-1-NDソフトウェア、EXシリーズプレミアムライセンス、クラス2（24ポート）、SVC NEXT DAYサポート付きEXシリーズ24ポートスイッチ用 Juniper Mist Wired AssuranceおよびVNAサブスクリプションを含む、1年間
S-EX-P-C2-3-NDソフトウェア、EXシリーズプレミアムライセンス、クラス2（24ポート）、SVC NEXT DAYサポート付きEXシリーズ24ポートスイッチ用 Juniper Mist Wired AssuranceおよびVNAサブスクリプションを含む、3年間
S-EX-P-C3-5-CORソフトウェア、EXシリーズプレミアムライセンス、クラス3（32または48ポート）、SVC COREサポート付きEXシリーズ48ポートスイッチ用 Juniper Mist Wired AssuranceおよびVNAライセンスを含む、5年間
S-EX-A-C2-1-NDソフトウェア、EX シリーズ アドバンスド ライセンス、クラス 2（24 ポート）、SVC NEXT DAYサポート付き EX シリーズ 24 ポート スイッチ用Juniper Mist Wired AssuranceおよびVNAサブスクリプションを含む、1年間
S-EX-A-C2-3-NDソフトウェア、EXシリーズアドバンスドライセンス、クラス2（24ポート）、SVC NEXT DAYサポート付きEXシリーズ24ポートスイッチ用Juniper Mist Wired AssuranceおよびVNAサブスクリプションを含む、3年間
S-EX-A-C2-5-NDソフトウェア、EXシリーズアドバンスドライセンス、クラス2（24ポート）、SVC NEXT DAYサポート付きEXシリーズ24ポートスイッチ用Juniper Mist Wired AssuranceおよびVNAサブスクリプションを含む、5年間
S-EX-P-C2-1-NDソフトウェア、EXシリーズプレミアムライセンス、クラス2（24ポート）、SVC NEXT DAYサポート付きEXシリーズ24ポートスイッチ用 Juniper Mist Wired AssuranceおよびVNAサブスクリプションを含む、1年間
S-EX-P-C2-3-NDソフトウェア、EXシリーズプレミアムライセンス、クラス2（24ポート）、SVC NEXT DAYサポート付きEXシリーズ24ポートスイッチ用 Juniper Mist Wired AssuranceおよびVNAサブスクリプションを含む、3年間
S-EX-P-C2-5-NDソフトウェア、EXシリーズプレミアムライセンス、クラス2（24ポート）、SVC NEXT DAYサポート付きEXシリーズ24ポートスイッチ用 Juniper Mist Wired AssuranceおよびVNAサブスクリプションを含む、5年間
S-EX-A-C3-1-NDソフトウェア、EX シリーズ アドバンスド ライセンス、クラス 3（32 ポートまたは 48 ポート）、SVC NEXT DAY サポート付き EX シリーズ 48 ポート スイッチ用Juniper Mist Wired Assurance およびVNAサブスクリプションを含む、1 年間
S-EX-A-C3-3-NDソフトウェア、EX シリーズ アドバンスド ライセンス、クラス 3（32 ポートまたは 48 ポート）、SVC NEXT DAY サポート付き EX シリーズ 48 ポート スイッチ用Juniper Mist Wired AssuranceおよびVNAサブスクリプションを含む、3 年間
S-EX-A-C3-5-NDソフトウェア、EX シリーズ アドバンスド ライセンス、クラス 3（32 ポートまたは 48 ポート）、SVC NEXT DAY サポート付き EX シリーズ 48 ポート スイッチJuniper Mist Wired AssuranceおよびVNAサブスクリプションを含む、5 年間
S-EX-P-C3-1-NDソフトウェア、EXシリーズプレミアムライセンス、クラス3（32または48ポート）、SVC NEXT DAY サポート付きEXシリーズ48ポートスイッチ用Juniper Mist Wired AssuranceおよびVNAサブスクリプションを含む、1年間
S-EX-P-C3-ソフトウェア、EXシリーズプレミアムライセンス、クラス3（32または48ポート）、SVC NEXT DAYサポート付きEXシリーズ48ポートスイッチ用 Juniper Mist Wired AssuranceおよびVNAライセンスを含む、3年間
S-EX-P-C3-5-NDソフトウェア、EXシリーズプレミアムライセンス、クラス3（32または48ポート）、SVC NEXT DAYサポート付きEXシリーズ48ポートスイッチ用 Juniper Mist Wired AssuranceおよびVNAライセンスを含む、5年間
S-EX-A-C2-1-SDソフトウェア、EX シリーズ アドバンスド ライセンス、クラス 2（24 ポート）、SVC SAME DAYサポート付き EX シリーズ 24 ポート スイッチ用Juniper Mist Wired AssuranceおよびVNAサブスクリプションを含む、1年間
S-EX-A-C2-3-SDソフトウェア、EXシリーズアドバンスドライセンス、クラス2（24ポート）、SVC SAME DAYサポート付きEXシリーズ24ポートスイッチ用Juniper Mist Wired AssuranceおよびVNAサブスクリプションを含む、3年間
S-EX-A-C2-5-SDソフトウェア、EXシリーズアドバンスドライセンス、クラス2（24ポート）、SVC SAME DAYサポート付きEXシリーズ24ポートスイッチ用Juniper Mist Wired AssuranceおよびVNAサブスクリプションを含む、5年間
S-EX-P-C2-1-SDソフトウェア、EXシリーズプレミアムライセンス、クラス2（24ポート）、SVC SAME DAYサポート付きEXシリーズ24ポートスイッチ用 Juniper Mist Wired AssuranceおよびVNAサブスクリプションを含む、1年間
S-EX-P-C2-3-SDソフトウェア、EXシリーズプレミアムライセンス、クラス2（24ポート）、SVC SAME DAYサポート付きEXシリーズ24ポートスイッチ用 Juniper Mist Wired AssuranceおよびVNAサブスクリプションを含む、3年間
S-EX-P-C2-5-SDソフトウェア、EXシリーズプレミアムライセンス、クラス2（24ポート）、SVC SAME DAYサポート付きEXシリーズ24ポートスイッチ用 Juniper Mist Wired AssuranceおよびVNAサブスクリプションを含む、5年間
S-EX-A-C3-1-SDソフトウェア、EX シリーズ アドバンスド ライセンス、クラス 3（32 ポートまたは 48 ポート）、SVC SAME DAY サポート付き EX シリーズ 48 ポート スイッチ用Juniper Mist Wired Assurance およびVNAサブスクリプションを含む、1 年間
S-EX-A-C3-3-SDソフトウェア、EX シリーズ アドバンスド ライセンス、クラス 3（32 ポートまたは 48 ポート）、SVC SAME DAY サポート付き EX シリーズ 48 ポート スイッチ用Juniper Mist Wired AssuranceおよびVNAサブスクリプションを含む、3 年間
S-EX-A-C3-5-SDソフトウェア、EX シリーズ アドバンスド ライセンス、クラス 3（32 ポートまたは 48 ポート）、SVC SAME DAY サポート付き EX シリーズ 48 ポート スイッチJuniper Mist Wired AssuranceおよびVNAサブスクリプションを含む、5 年間
S-EX-P-C3-1-SDソフトウェア、EXシリーズプレミアムライセンス、クラス3（32または48ポート）、SVC SAME DAY サポート付きEXシリーズ48ポートスイッチ用Juniper Mist Wired AssuranceおよびVNAサブスクリプションを含む、1年間
S-EX-P-C3-3-SDソフトウェア、EXシリーズプレミアムライセンス、クラス3（32または48ポート）、SVC SAME DAYサポート付きEXシリーズ48ポートスイッチ用 Juniper Mist Wired AssuranceおよびVNAライセンスを含む、3年間
S-EX-P-C3-5-SDソフトウェア、EXシリーズプレミアムライセンス、クラス3（32または48ポート）、SVC SAME DAYサポート付きEXシリーズ48ポートスイッチ用 Juniper Mist Wired AssuranceおよびVNAライセンスを含む、5年間
拡張モジュール
EX4400-EM-4SEX4400 4ポート1GbE/10GbE SFP+拡張モジュール
EX4400-EM-4YEX4400 4ポート1/10/25GbE SFP28拡張モジュール
EX4400-EM-1CEX4400 1ポート100GbE QSFP28拡張モジュール
電源
JPSU-550-C-AC-AFOEX4400 550 W AC電源（電源コードは別途注文）（フロントツーエアフロー）
JPSU-550-C-AC-AFIEX4400 550 W AC電源（電源コードは別途注文）（バックツーエアフロー）
JPSU-550-C-DC-AFOEX4400 550 W DC 電源（電源コードは別途注文が必要）（フロントツーバックエアフロー）
JPSU-550-C-DC-AFIEX4400 550 W DC 電源（電源コードは別途注文）（バックツーフロントエアフロー）
JPSU-1050-C-AC-AFOEX4400 1050 W AC電源（電源コードは別途注文）（フロントツーバックエアフロー）
JPSU-1600-C-AC-AFOEX4400 1600 W AC 電源（電源コードは別途注文）（フロントツーバックエアフロー）
ファン
EX4400-FANスペア ファン、フロントツーバックのエアフロー
EX4400-FAN-AFIスペア ファン、バックツーフロントの気流
取り付けオプション
EX-4PST-RMKアジャスタブルEX4400用4 ポストラックマウントキット
EX-WMKEX4400 用壁取り付けキット
EX-RMKEX4400 用ラックマウント キット
スペアシャーシ
EX4400-48P-Sスペア シャーシ、48 ポート 10/100/1000BASE-T PoE++（光インターフェイス、電源、ファンは別売り）
EX4400-24P-Sスペア シャーシ、24 ポート 10/100/1000BASE-T PoE++（光インターフェイス、電源、ファンは別売り）
EX4400-48T-Sスペア シャーシ、48 ポート 10/100/1000BASE-T （光インターフェイス、電源、ファンは別売り）
EX4400-24T-Sスペアシャーシ、24ポート 10/100/1000BASE-T（光インターフェイス、電源、ファンは別売り）
EX4400-24X-Sスペアシャーシ、24ポート 1/10GbE SFP+（光インターフェイス、電源、ファンは別売り）
EX4400-48F-Sスペアシャーシ、12ポート1000BASE-X SFP+ + 36ポート1000BASE-X SFP、（光インターフェイス、電源、ファンは別売り）
EX4400-24MP-Sスペアシャーシ、224x100M/1/2.5/5/10GbEポート PoE++（光インターフェイス、電源、ファンは別売り）
EX4400-48MP-Sスペアシャーシ、12x100M/1/2.5/5/10GbE + 36x100M/1/2.5GbEポートPoE++（光インターフェイス、電源、ファンは別売り）



ジュニパーネットワークスについて

ジュニパーネットワークスは、単なる接続性は優れた接続エクスペリエンスと同じではないと考えています。ジュニパーのAIネイティブネットワーキングプラットフォームは、AIと自動化を活用して、エッジからデータセンター、クラウドにいたるまでにわたって、非常に安全で持続可能なユーザーエクスペリエンスを提供するために、ゼロから構築されています。リアルタイムでの障害の切り分け、事前対応型の異常検知、自動運転による是正措置により、キャンパスおよびブランチ、データセンター、WANの運用において、次世代の予測性、信頼性、セキュリティを提供します。

当社のウェブサイトでは（www.juniper.net/jp/ja）、ジュニパーの製品、ソリューションやサービスなどさまざまな情報を提供しています。ぜひご覧ください。また、当社のFacebook、Twitter、LinkedInでは最新情報を提供しています。ぜひフォローをお願いいたします。



1000702 - 014 - JP 2024年9月
